多通道太阳能电池与组件寿命测试系统

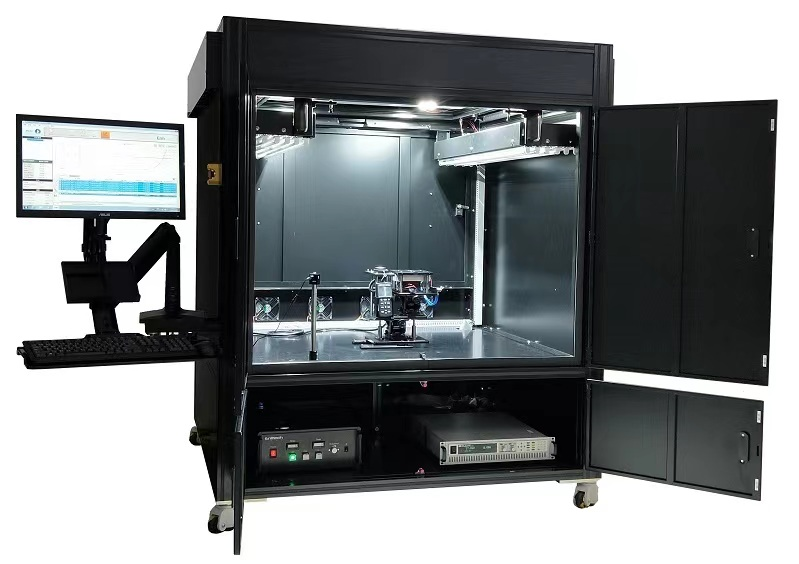

整机设备实物图

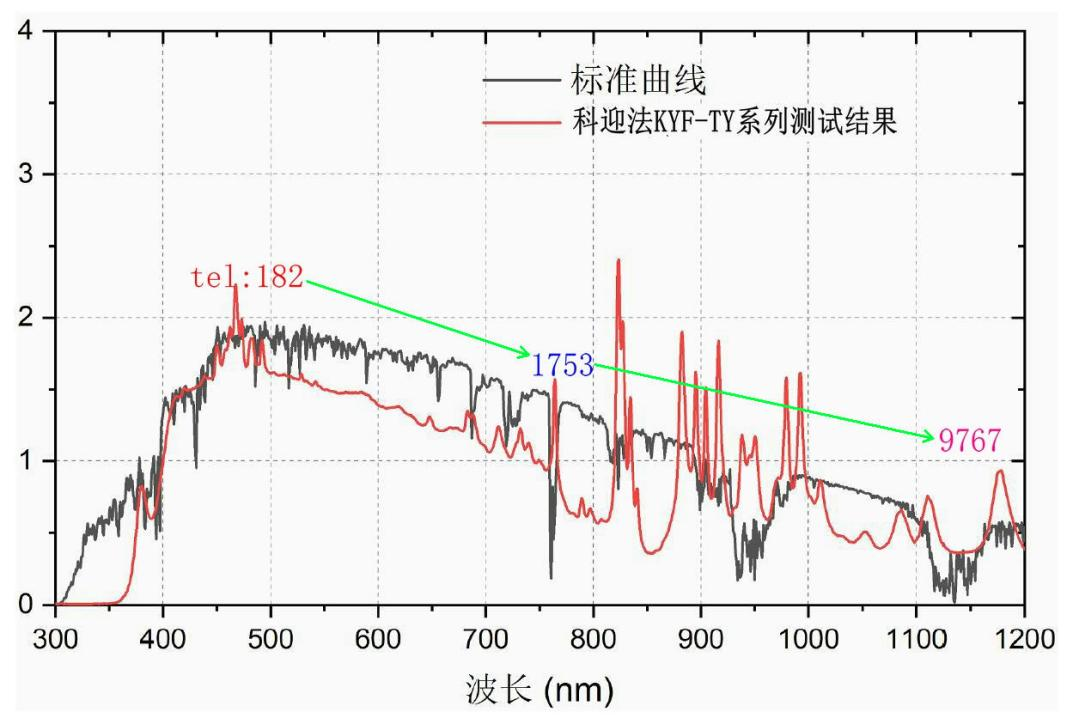

光谱曲线图

技术方案书

方案定位：光照、电性能、温度、气氛、湿热与紫外耦合的多通道寿命验证平台

适用于太阳能电池片、小型组件、封装材料及新型光伏器件的长期稳定性与加速老化测试

一、                      项目概述

本方案面向太阳能电池与组件的长期寿命测试、加速老化评价和多因素耦合可靠性验证。系统以 16 通道高精度电子负载源表为核心，配合大面积 LED 老化光源、可调光强电源、氮气气氛测试腔、控温水冷/加热基台、恒温恒湿老化箱、紫外老化箱和多通道并行测试软件，形成从单片电池到小型组件的完整测试平台。

设计思路不是把多个设备简单拼接，而是围绕光、电、热、湿、气氛和数据追溯建立统一测试链路。系统可支持通道独立控制、并行老化、长期数据采集、曲线分析和结果报告输出，适合高校、科研院所、光伏材料实验室和企业研发质检部门使用。

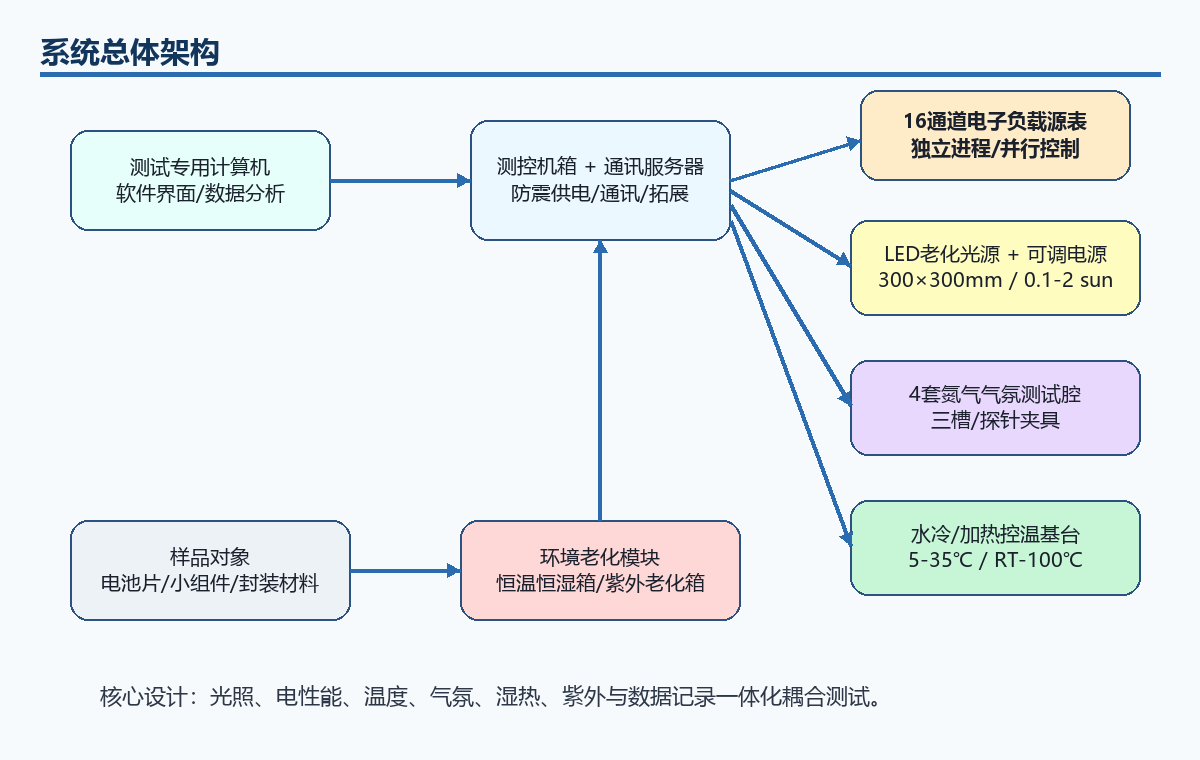

图 1 系统总体架构示意图

二、                      设计依据与专业理解

前期学习的阳光模拟老化、氙灯耐候、自然曝晒相关性、汽车耐光老化和光伏热斑测试资料表明，寿命测试不能只看照射时间，而应关注光谱、辐照剂量、样品温度、环境湿度、气氛条件和电性能衰减的综合作用。本系统将这些因素转化为可控制、可记录、可复现的工程模块。

•       光照侧：采用大面积长寿命 LED 老化光源，形成 300mm×300mm 有效照射面积，并通过 0W-600W 可调 LED 电源实现 0.1-2 sun 光强调节。

•       电性能侧：16 通道高精度电子负载源表支持多通道独立进程、独立控制和并行测试，可用于长期电流、电压、功率和最大功率点跟踪评价。

•       环境侧：通过氮气气氛腔、控温基台、恒温恒湿老化箱和紫外老化箱，覆盖惰性气氛、温度应力、湿热应力和紫外应力。

•       数据侧：软件应以通道为基本单元记录测试参数、环境条件、采样时间、异常报警和性能衰减曲线，保证结果可追溯。

三、                      系统总体方案

系统由测试主控层、通讯与供电层、电性能测试层、光照老化层、样品环境层、温控层和环境老化扩展层组成。各模块之间通过测控机箱和通讯服务器进行集中协调，同时保留通道拓展能力，便于后续增加测试通道、测试腔体或外部环境设备。

四、                      核心模块设计

4.1                      高精度电子负载源表

配置 16 个高精度电子负载源表通道，每个通道作为独立测试单元，可分别设置测试模式、采样周期、限压限流、加载曲线和保护阈值。该设计适合多样品并行寿命测试，可显著提高实验效率，并减少单通道异常对整体实验的影响。

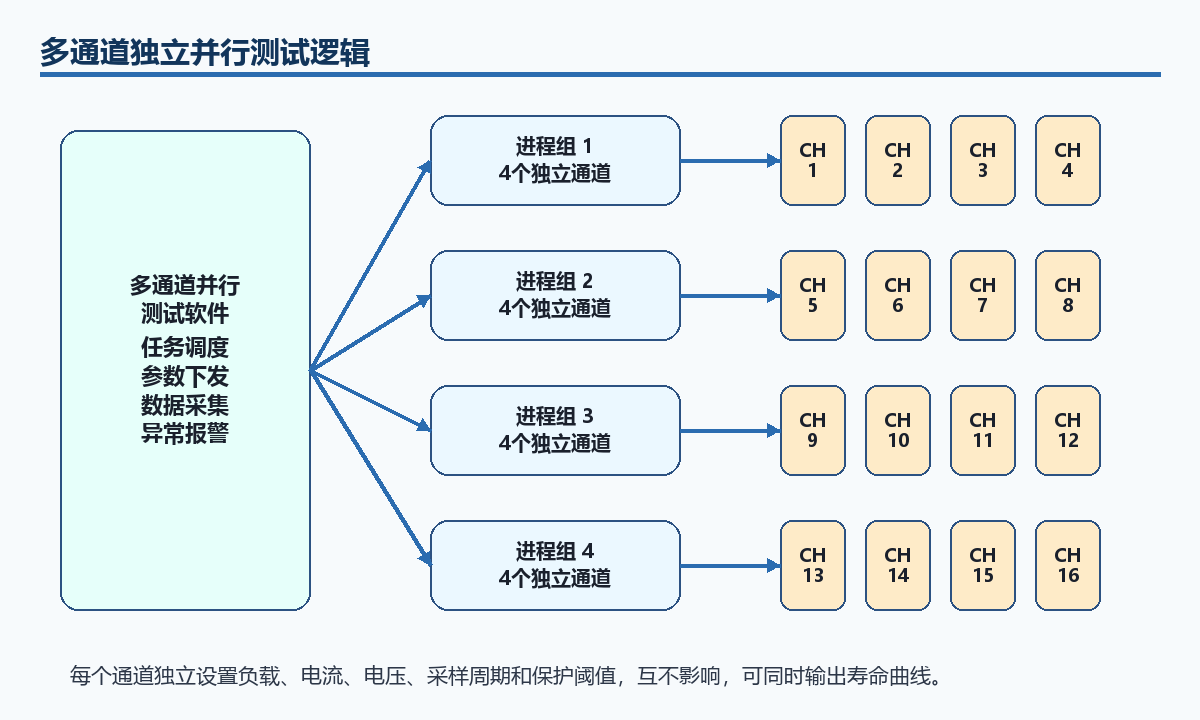

图 2 多通道独立并行测试逻辑

4.2                      测控机箱与通讯服务器

测控机箱承担供电、通讯、防震固定和信号汇集功能，是系统长期稳定运行的基础。通讯服务器负责计算机、源表、环境设备和扩展通道之间的数据交互，建议预留通道扩展接口、设备联锁接口和异常断电保护逻辑。

4.3                      LED 老化光源与可调电源

大面积长寿命 LED 老化光源提供 300mm×300mm 有效光照面积，适合电池片、小组件和封装样品的均匀光照老化。0W-600W 可调 LED 电源支持 0.1-2 sun 光强调节，可用于常规稳定性测试和高倍光强加速老化。

•       建议在正式测试前进行光强均匀性标定，并将中心点、边缘点和角点光强记录入报告。

•       长期测试中应记录设定光强、实际光强、累计光照时间和累计光剂量，避免仅用小时数评价寿命。

4.4                      定制氮气气氛测试腔

系统配置 4 套定制氮气气氛测试腔，每套为三槽结构并含探针夹具，可在惰性气氛下进行电池片或小组件长期稳定性测试。该模块尤其适合对氧气、水汽敏感的新型光伏器件，如钙钛矿电池、有机光伏和薄膜器件。

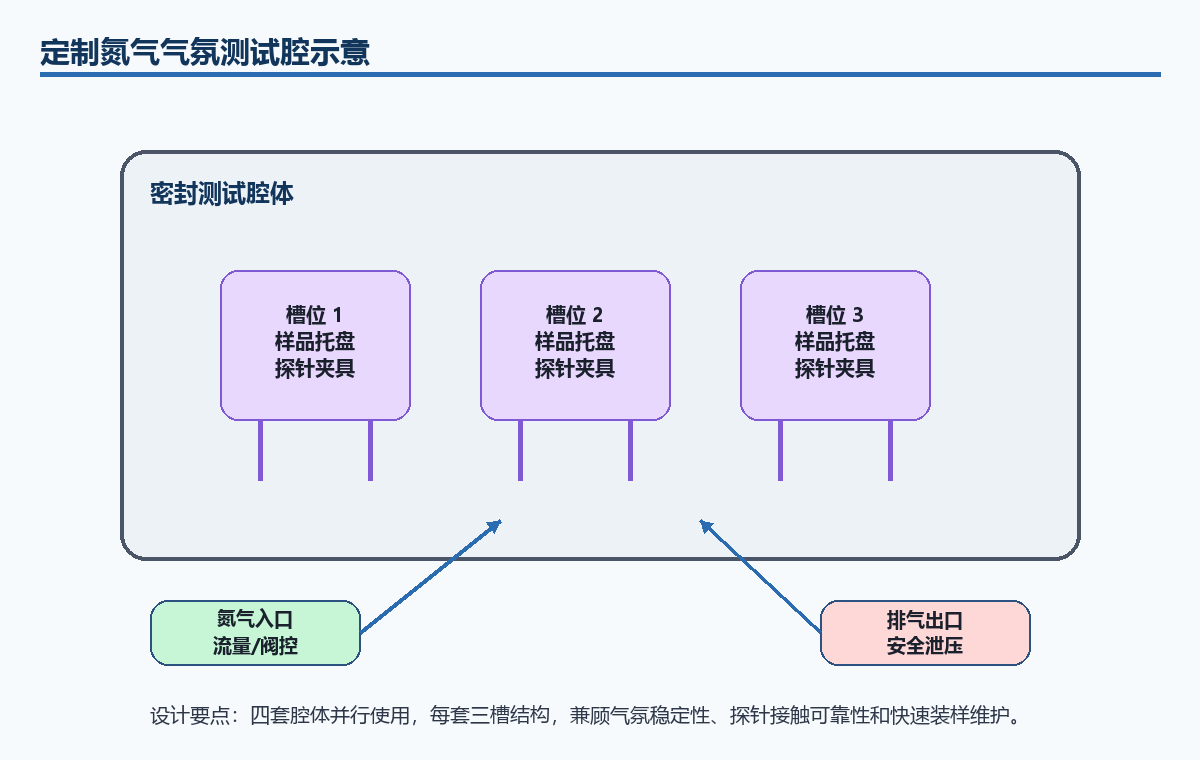

图 3 定制氮气气氛测试腔示意图

4.5                      控温测试基台与循环水冷

水冷测试基台控温范围为 5℃-35℃，控温精度 ±1℃，用于低温或常温稳定测试；加热测试基台控温范围为 RT-100℃，控温精度 ±1℃，用于高温加速寿命测试。双进双出压缩水冷循环水冷机可为水冷基台和光源热管理提供稳定冷却能力。

设计上应重点关注样品接触热阻、基台温度均匀性、温度反馈位置和冷凝风险。低温测试时建议配合干燥气氛或氮气环境，避免水汽凝结影响电极和封装。

4.6                      恒温恒湿与紫外老化模块

恒温恒湿老化试验箱覆盖 -20℃～150℃ 和 20%～95%RH，可执行双85光照老化等湿热可靠性测试。紫外老化试验箱辐照度大于 0.68W/㎡ 可调，且 UVB/(UVA+UVB)＜4.8%，适合封装材料、背板、胶膜、涂层和聚合物材料的紫外耐受性评价。

•       双85测试适合筛查封装密封性、界面稳定性、电极腐蚀和湿热诱导衰减。

•       紫外测试应关注 UVA/UVB 比例和短波紫外含量，避免引入实际应用中不合理的失效机理。

五、                      测试能力设计

六、                      测试流程设计

标准测试流程应以样品编号、安装确认、光强与温度标定为前置条件，再进入多通道并行加载和长期老化阶段。测试过程中应持续记录通道数据和环境数据，并在阶段性时间点进行复测，最终形成寿命衰减曲线和失效分析报告。

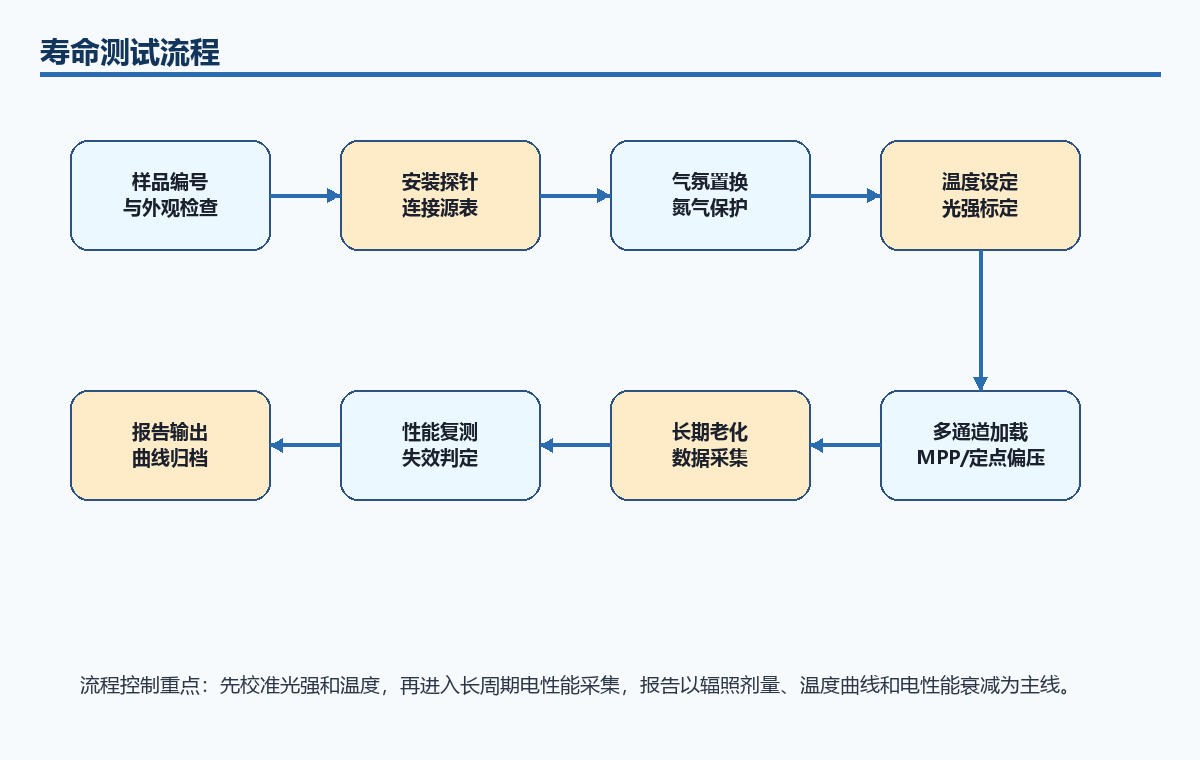

图 4 寿命测试流程示意图

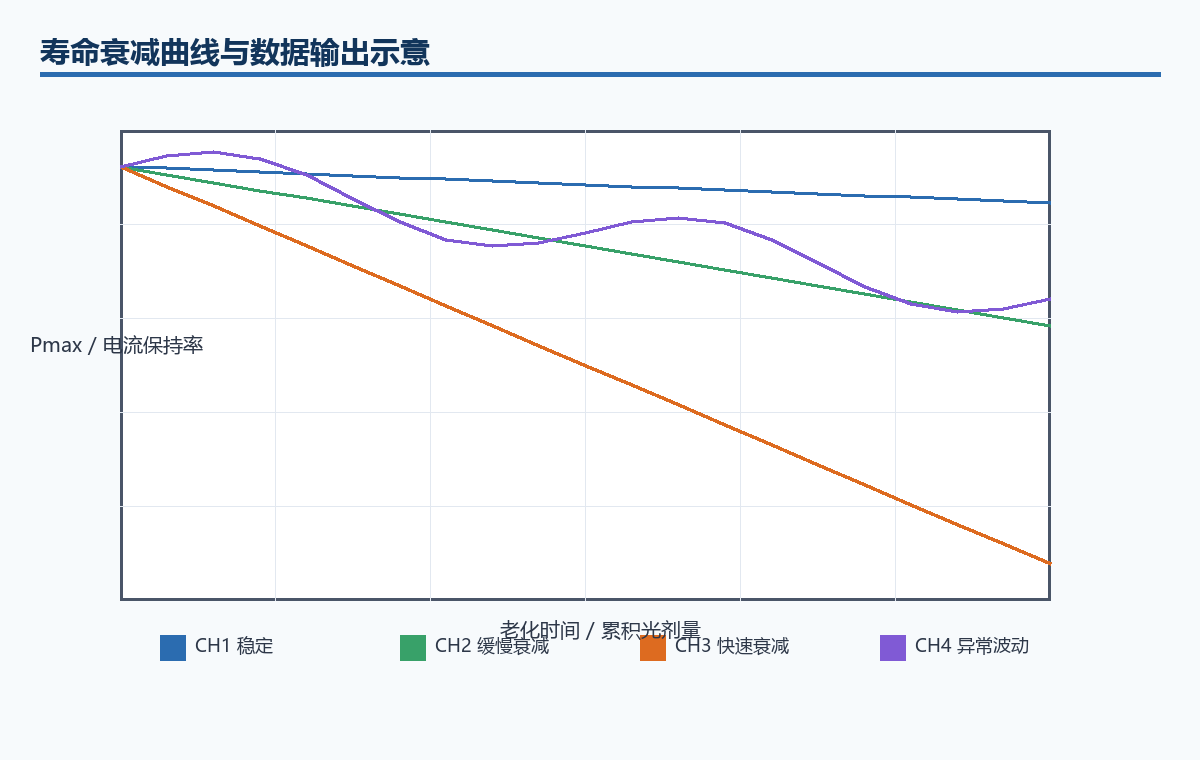

图 5 寿命衰减曲线与数据输出示意图

七、                      软件功能设计

多通道并行测试软件是系统的核心操作界面，应以通道独立控制和长期数据稳定采集为设计重点。每个通道既可以执行统一测试方案，也可以单独设置测试参数，满足不同材料、不同批次和不同工况的对比实验。

•       通道管理：支持 16 通道独立命名、分组、启停和状态监控。

•       参数设定：支持电压、电流、负载模式、采样周期、保护阈值和测试时长设置。

•       环境联动：记录光强、温度、湿度、气氛状态和设备运行状态。

•       数据展示：实时显示 I-V、Pmax、保持率、温度和光照曲线。

•       报警保护：支持过压、过流、温度异常、通讯中断、数据异常和通道掉线报警。

•       报告输出：支持导出 CSV/Excel 数据、曲线图和 Word/PDF 试验报告。

八、                      关键技术参数汇总

九、                      方案优势

•       多通道并行效率高：16 个通道可同时测试不同样品或不同工况，适合批量寿命评价。

•       光电热耦合能力强：光照、加载、温控和数据采集同步进行，更接近真实运行应力。

•       环境覆盖完整：具备氮气、低温、常温、高温、湿热、紫外等多类环境验证能力。

•       适合新型光伏器件：对钙钛矿、有机光伏、薄膜电池等气氛敏感样品更友好。

•       支持加速老化：0.1-2 sun 光强调节可用于常规寿命与高倍光强加速对比。

•       数据可追溯：以通道为单位记录完整曲线，便于后续失效分析和工艺优化。

十、                      实施与验收建议

十一、                      结论

本方案构建的是一套多通道、可拓展、可追溯的太阳能电池与组件寿命测试平台。系统兼顾光照加速、电性能采集、温度控制、氮气气氛、湿热老化和紫外老化，可满足新型光伏器件从材料筛选、工艺对比、封装验证到长期稳定性评价的多层次需求。

从方案设计角度看，该系统的核心价值在于把寿命测试从单一时间维度升级为光、电、热、湿、气氛和数据的综合评价体系，为研发迭代、质量控制和失效分析提供可靠支撑。
