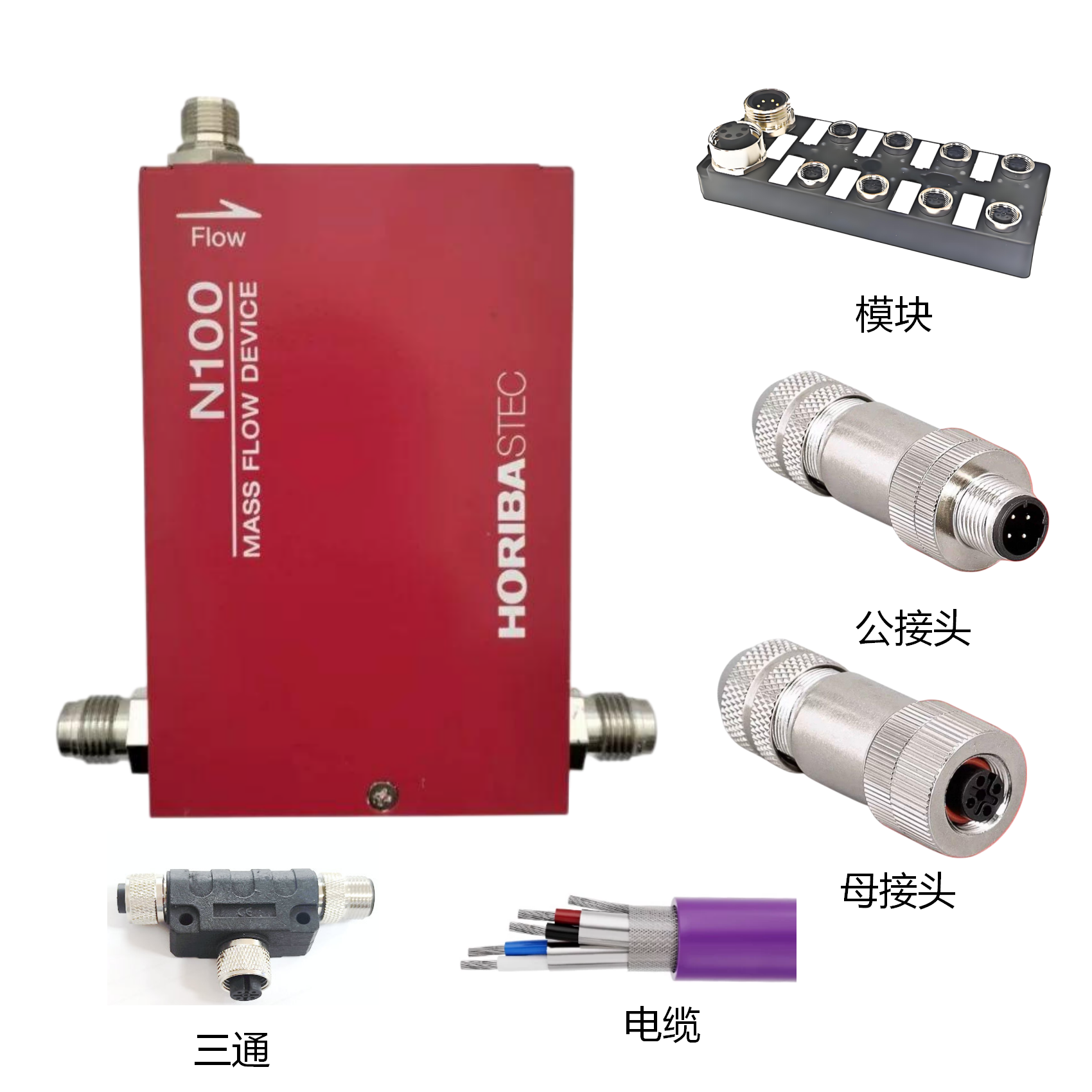

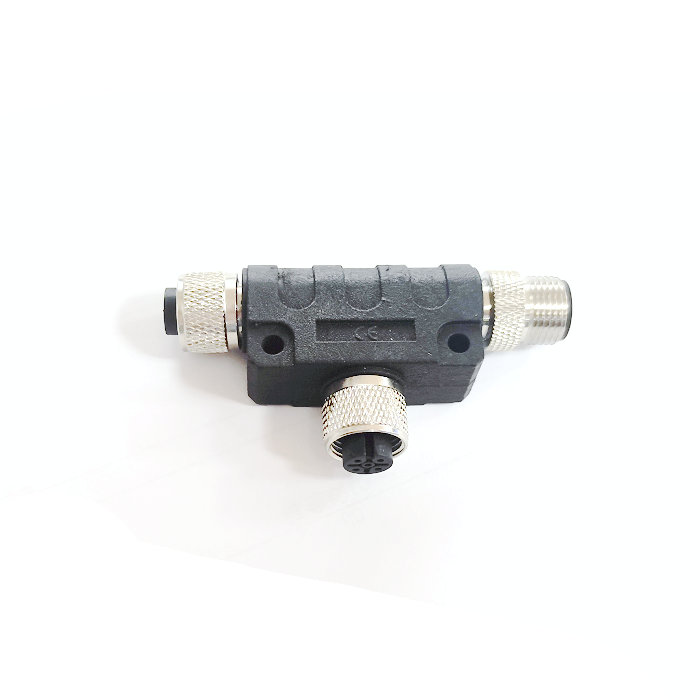

为了保证devicenet协议mfc质量流量控制器可靠的电气连接，设备系统中涵盖T性分线器、5针航空插头、5孔圆形连接器、终端电阻端子等。

1. 概述：小接口，大命脉

在工业现场，M12 与 M8 圆形连接器几乎无处不在。它们并非仅承担“通电”或“通信号”的简单角色，而是设备与系统之间物理层的最终执行界面。M12 以更粗壮的螺纹提供高机械强度，常用于电机、重载传感器和工业以太网主干；M8 则以紧凑尺寸精准适配小型光电开关、微型执行器等空间受限场景。

然而，现场大多数偶发性故障——如信号跳变、通道互扰、甚至 PLC 无预警停机——根源并不在 CPU 或 I/O 模块，而恰恰在这个不起眼的接口处。科迎法所提供的，正是覆盖 M12/M8 连接器、预制线束及全密封分线盒的系统级连接配套方案，致力于将设备端的电气输出稳定、无损地传递到现场总线中。

2. 原理：防水、抗振、导通，三道防线的物理逻辑

连接器失效往往不是瞬时烧毁，而是性能渐衰。其核心机理可从三层结构拆解：

密封防线：依靠精密设计的硅橡胶或氟橡胶密封圈，在螺纹锁紧后形成径向挤压，阻断液态水和水汽毛细渗透路径。IP67 保证短暂浸水无恙，而 IP68 则意味着长期水下工作需配合特定的电缆外皮和灌封工艺。

锁紧抗振：螺纹锁紧提供的轴向预紧力，能有效抑制因设备高频微振导致的接触件微动磨损——这种磨损会产生绝缘性氧化碎屑，是接触电阻缓慢升高的主因，比直接断线更难排查。

导电接触：镀金或镀锡铜合金端子保证低接触电阻和稳定的温升特性。值得强调的是，很多现场误将“插上能亮”视为合格，却忽略接触压降和特征阻抗匹配（尤其对 PROFINET 等百兆以太网），这正是信号时好时坏的隐蔽原因。

此外，编码防呆设计（A/B/D/X/T 等）不仅是物理防错，更是电气类型隔离——强行混插轻则信号畸变，重则烧毁收发芯片。

3. 关键参数：选型不是看数字，而是看“组合约束”

工程选型最忌孤立追求高指标。以下五项参数必须置于实际工况矩阵中权衡：

针数与编码：3~5 针多为传感器电源/信号；4 针 D 编码专用于百兆以太网；而 X 编码则支持千兆。针数不够是硬伤，编码选错则直接物理不兼容。

额定电压/电流：必须考虑载流降额。在 60°C 环温下，标称 4A 的触点实际载流能力需打 8 折。电源接口建议预留 30%~50% 电流余量，并关注线径（如 0.34mm² 与 0.5mm² 的压降差异）。

防护等级（IP）：IP67/IP68 是入场券，但需追问——是静态 IP68 还是动态插拔后仍保持是否耐油（需选用耐油密封圈）是否抗 UV（户外直晒场景）

屏蔽与抗干扰：变频器强干扰环境下，必须选用全金属屏蔽壳 + 双绞屏蔽线，且屏蔽层需在插头端实现 360° 低阻抗接地，否则共模干扰会直接耦合进信号通道。

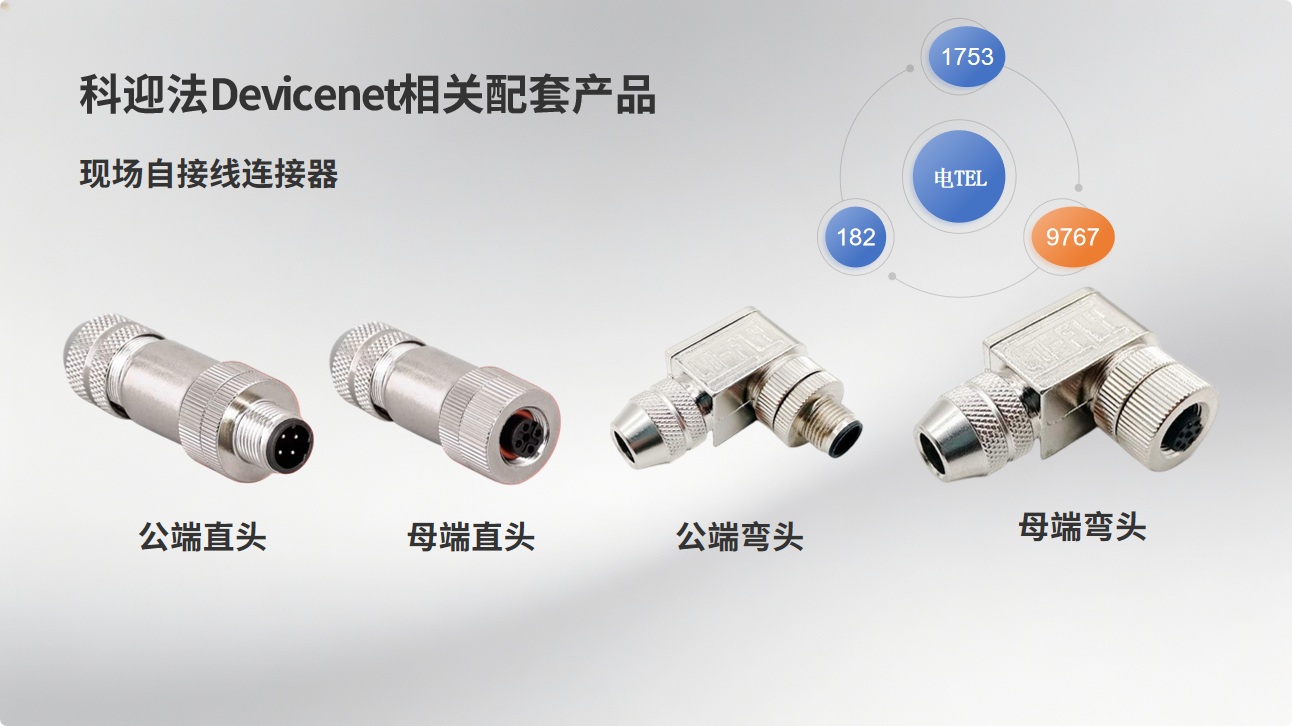

出线方向与线缆材质：直头适合直线走线，弯头适用贴壁或转角空间。PUR 线缆耐油耐磨，PVC 则价格低但低温硬化明显——室外冬天气温低于 -25°C 时，PVC 外皮可能开裂。

这里想强调一个高阶观点：防护等级不是材料属性，而是系统属性——它依赖于连接器、线缆、密封圈、安装扭矩四者协同。只换接头不换线，IP67 仍可能瞬间失效。

4. 典型场景与系统价值：连接方案即维护策略

在产线运维中，连接方案的设计直接影响平均故障修复时间（MTTR）。以一条 100 米输送线为例，分散部署了 20 余个接近开关和光电传感器。若采用传统预铸电缆直接进接线盒，一旦中间某段线缆破损或传感器损坏，排查断点往往耗费数小时，甚至需要拆卸线槽。

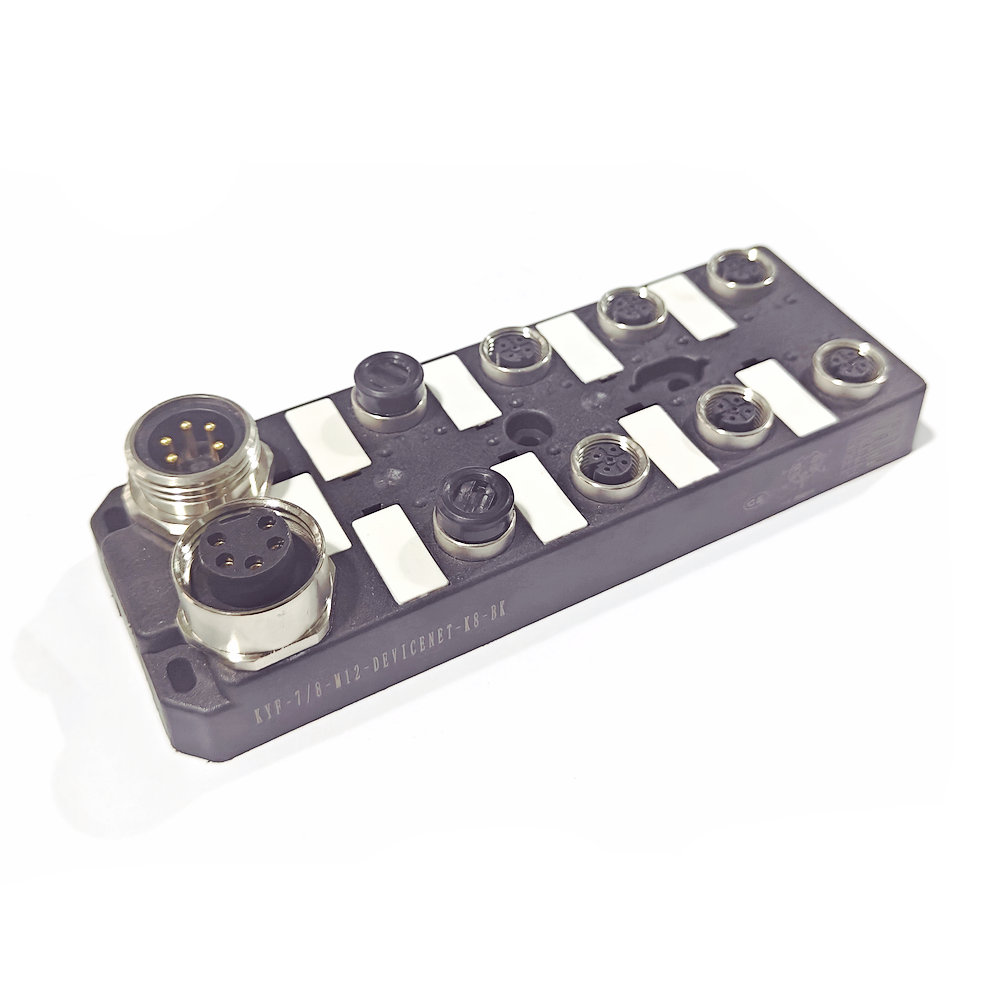

分线盒方案的核心价值在于“物理分层”：将现场传感器统一接入 IP67 防护等级的 M12 分线盒，再由主干电缆回传控制柜。这样，每个传感器支路成为独立的可插拔单元。故障时，维修人员仅需依据 PLC 报警通道号，直接更换对应支路传感器或连接线，无需动主干线路，真正做到“即插即换，分钟级恢复”。这在机器人换枪盘、AGV 充电对接、户外移动箱体等场景中，更是刚需。

5. 总结与选型忠告

M12/M8 连接系统的工程价值，最终体现在三个维度：物理鲁棒性（扛得住环境）、电气完整性（传得准信号）、运维可达性（换得快器件）。它不是价格导向的标准件，而是环境耦合器件。

我的选型建议非常明确：请先提交完整的工况清单——包含环境温度范围、湿度/凝露情况、有无化学腐蚀、插拔频率、振动等级、信号类型（模拟/数字/总线）、电流大小、线缆走向限制。清晰定义这八项，远比反复比对价格更有意义。一个严谨的连接方案，节省的是产线停机的隐性成本，devicenet协议中5针圆形航空插头插座在mfc质量流量控制器扮演角色而这往往是采购价的百倍千倍。
