本方案旨在提供一套高性能的3A+ LED太阳光模拟器及测试系统，专为新一代高效太阳能电池（包括钙钛矿、叠层电池等）的研发与精密测试而设计。系统严格遵循IEC 60904-9标准，在光谱匹配度、辐射均匀性和时间稳定性三大核心指标上均达到A+级水准。结合高精度、宽范围的源表与功能的专业软件，本系统能够全面、精确地分析光伏器件的关键电性能参数，为材料研究、电池结构优化及组件性能评估提供坚实的数据支持。
本测试系统核心功能是完成太阳能电池/组件的电流-电压（I-V）特性曲线测试。配套的专业分析软件应能自动采集数据、计算并直观显示以下关键参数：
基础参数：短路电流（Isc）、开路电压（Voc）
衍生参数：短路电流密度（Jsc）、最大功率点电压（Vmax）、最大功率点电流（Imax）、最大功率（Pmax）
性能评估参数：填充因子（FF）、光电转换效率（Efficiency）
等效电路参数：串联电阻（Rs）、并联电阻（Rsh）
| 项目 | 技术指标 | 等级 |
|---|---|---|
| 照射面积 | > 220mm × 220mm | 满足大面积器件/小组件测试 |
| 光谱匹配度 | AM1.5G， < ±12.5% | A+级 |
| 辐射空间均匀性 | < ±2% | A+级 |
| 时间不稳定性 | < ±1% | A+级 |
| 辐射强度 | > 1 Sun (标准)， 最高可达 1200 W/m² (1.2 Suns) | 可调 |
| 照射方向 | 支持向上出光或向下出光 (根据配置选型) | 灵活适配不同测试台 |
| 变光强功能 | • 光谱稳定性：在0-120%光强范围内连续可调，光谱匹配度始终保持A+级。 • 线性精度：光强线性偏离度 < ±0.5%。 • 叠层电池测试：支持多波段偏置光独立控制，强度可覆盖0-2.0 Sun。 | 先进LED技术优势 |
| 光强调节精度 | < 1% | 精密控制 |
同步性能：源表采样速度与光强调节的同步延迟小于 10微秒 (μs)，确保动态测量准确性。
扫描模式：具备自动双向电压扫描功能（正扫与反扫），可灵活设定扫描起始点、终止点、步长及扫描速度，有效识别迟滞效应。
自动变光强测试：软件可全自动控制光强在0-120%范围内变化，变化精度<1%，支持无人值守的批量测试。
稳态功率输出测量：支持在固定光强下进行功率输出稳定性测试。
专业分析软件：
提供功能全面的I-V测试、最大功率点追踪（MPPt）、电流-时间（I-t）等测量模式。

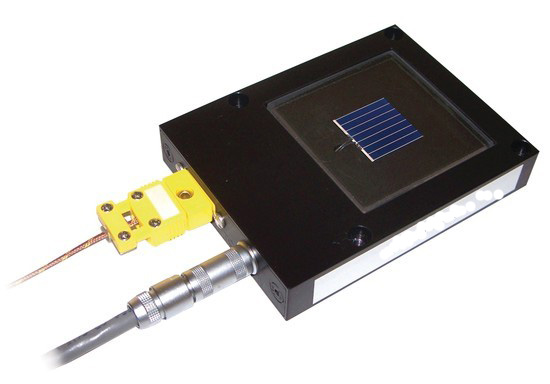

有效照光面积：> 2cm × 2cm
接口类型：标准 lemon接口 (应为Lemo，此处按原文保留)，确保高可靠性连接。
适用范围：专为210半片尺寸及以下叠层光伏器件测试设计。
温控功能：集成精密温控系统，确保测试条件恒定。
电气连接：配备一套高精度探针排和导电铜台。
测量线制：采用四线法（Kelvin连接）接线，消除引线电阻影响。
接触电阻保证：随设备提供样品台（探针排/压针）的接触电阻测试报告或详细的验证方案，确保四线法测量有效性。
接口类型1：标准4mm香蕉接口（可转BNC接口使用）。
接口类型2：标准DB26同轴电缆传输接口，保证信号完整性。

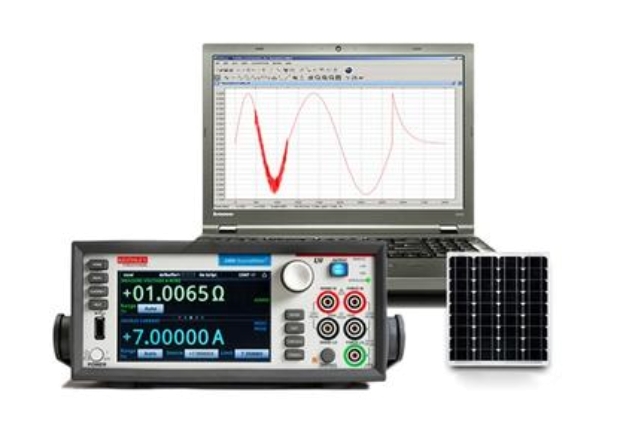

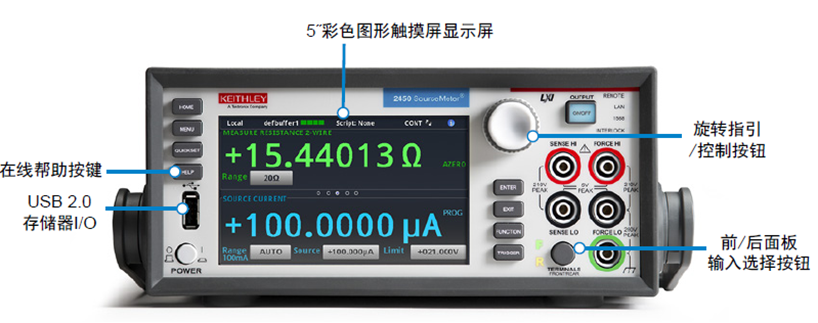

类型：四象限源表（SMU）
电压量程：最大测量电压 > 40V
电流量程：最大测量电流 > 20A
电压测量分辨率：100纳伏 (nV)
电流测量分辨率：1皮安 (pA)
基本测量精度：< 0.015%
分辨率位数：6½位
| 序号 | 名称 | 关键规格 | 数量 |
|---|---|---|---|

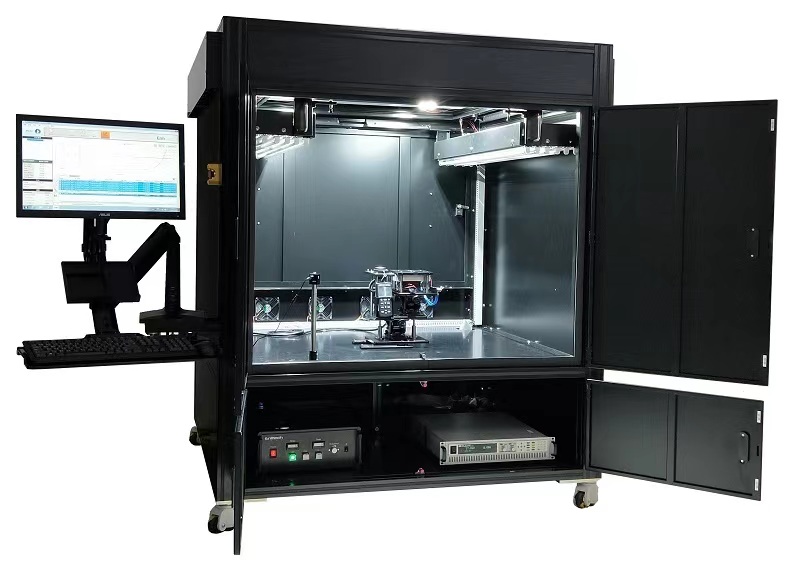

| 1 | 3A+ LED太阳光模拟器主机 | 照射面积>220x220mm， A+级 | 1台 |
| 2 | 高精度数字源表 | >40V/>20A， 6½位， 四象限 | 1台 |
| 3 | 专业光伏测试软件 | 含IV， MPPt, I-t等功能 | 1套 |
| 4 | 标准参考电池 | 带Lemo接口， 2x2cm | 1个 |
| 5 | 叠层器件测试样品台 | 温控、四线法、探针/铜台 | 1套 |
| 6 | 通道切换器 | 香蕉头/DB26接口 | 1套 |
| 7 | 配套线缆及电脑连接附件 | - | 1套 |
| 8 | 接触电阻验证报告 | - | 1份 |
安装调试：提供专业的现场安装、调试与培训服务。
质保期：提供12个月标准质保，终身技术支持。
响应时间：2小时内响应，48小时内提供解决方案。
