光纤连接器/阵列：端面划痕/污染/崩缺、插芯/纤芯外观缺陷、纤芯定位及偏移

一、算力狂飙，光互连带宽进入新一轮升级周期

随着生成式AI与大模型训练催生的算力需求呈指数级增长，数据中心光互连带宽正从400G向800G乃至1.6T快速演进。据LightCounting预测，800G光模块出货量将在2025年超过400G，1.6T模块将于2026年实现规模部署。

光纤连接器作为光信号传输的关键接口，其端面质量直接决定了链路损耗与通信可靠性。在高速率、高功率场景（如CPO共封装光学）中，端面上任何微小缺陷——小至0.5μm的划痕、凹陷或污染——都可能导致插入损耗剧增、回波劣化甚至链路失效。

端面检测，已不再是“可选项”，而是产线全检的“必选项”。

二、传统检测的痛点：人工抽检的三座大山

长期以来，光纤端面检测主要依赖人工显微镜抽检，面临三大核心痛点：

- 效率低：无法满足规模化量产节拍

- 一致性差：主观判断导致漏检、误检率高

- 无法全检：抽检模式天生存在质量盲区

随着机器视觉技术的成熟，自动化端面检测系统正成为光通信制造领域的主流方案。而在这场精度竞赛中，科迎法电气AOI视觉检测系统凭借性能脱颖而出。

三、光纤连接器端面检测技术基础

3.1 单芯连接器端面：外形+研磨工艺双维度

单芯连接器由外形接口标准与端面研磨工艺共同定义：

- 外形标准：LC（1.25mm插芯，高密度主流）、SC（2.5mm插芯）、FC（螺纹锁紧，抗振动）、ST/MU等。

- 研磨工艺：PC（球面物理接触）、UPC（回波>50dB）、APC（8°斜球面，回波>60dB，高速长距）。

视觉检测需同时关注陶瓷插芯外圆、端面球面几何以及纤芯区（直径约25μm）的微观缺陷。

3.2 多芯阵列连接器：高密度布线的检测难题

为满足数据中心高密度需求，多芯连接器快速发展：

- MT-FA：精密陶瓷基光纤阵列，间距250μm

- MPO/MTP®：8/12/16/24/32芯，12/16芯为主流

- VSFF系列：MMC（US Conec）、SN-MT（Senko），适配200μm细径光纤

检测难点：单次成像需覆盖全部光纤端面，同时分辨最小0.5μm缺陷，并精确测量定位销间距、孔径等几何参数。

四、高速光模块时代的三大检测挑战

4.1 挑战一：亚微米级缺陷识别精度要求

以800G SR8模块（8×100G VCSEL）为例，每路通道功率预算极为紧张。0.5μm级划痕即可造成：

- 插入损耗增加0.1~0.5dB

- 回波劣化引发多径干扰

- 高功率下热损伤风险

产线全检要求：视觉系统必须稳定识别最小0.5μm表面缺陷。

4.2 挑战二：多芯大视野高效检测

MPO连接器芯数从12芯向16芯、24芯、32芯演进，检测视野需求同步增大：

传统显微系统在高倍率下视野极小，低倍率又无法满足分辨率——“高分辨率+大视野”必须通过专用光学设计实现平衡。

4.3 挑战三：传统成像系统的性能瓶颈

常规方案在相机、光源、镜头匹配上存在短板，难以同时兼顾分辨率、对比度、畸变控制与检测效率。

五、科迎法AOI视觉检测系统：以“精度+准确率”重新定义端面检测标准

面对上述挑战，科迎法电气推出的AOI视觉检测系统，专为光模块与光纤连接器全流程品质管控而设计，全面覆盖从单芯到多芯、从部件到成品的检测需求。

5.1 精密光学成像：高分辨率+大视野的黄金平衡

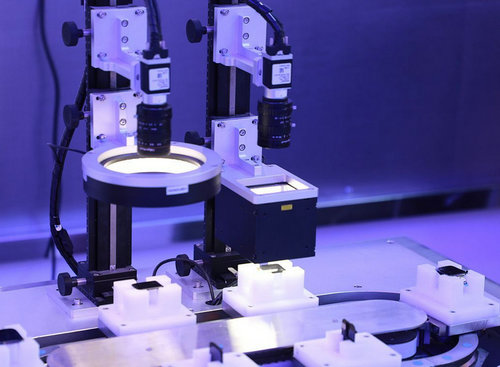

- 相机选型：采用1英寸靶面、2000万像素工业相机（IMX183芯片，5472×3648分辨率，2.4μm像元），在亚微米级分辨率下实现大视野成像。

- 专用镜头设计：

- F区检测（光纤阵列区）：3.2X物方远心镜头，视野约4mm，清晰分辨纤芯、包层及0.5μm级划痕。

- C区检测（定位销区）：2.4X物方远心镜头，视野约5.5mm，低畸变特性确保定位销间距、孔径的高精度几何测量。

- D区检测（外围区）：更大视野成像，快速识别脏污、裂纹等宏观缺陷。

5.2 智能光源系统：蓝光内同轴照明，缺陷无所遁形

配置450~470nm蓝色内同轴光源，优势显著：

- 蓝光短波长提升光学分辨率

- 内同轴照明凸显划痕、颗粒对比度

- 蓝色光谱与污染物反射差异明显，缺陷识别准确率大幅提升

5.3 核心指标：精度0.5μm，准确率≥99.9%

科迎法AOI视觉检测系统在量产环境中验证的核心性能：

- 检测精度：稳定识别最小0.5μm的划痕、凹陷、污染

- 识别准确率：≥99.9%（基于深度学习增强算法）

- 检测效率：单端面全检（含F/C/D区）<2秒，支持在线全检

- 适配速率：全面覆盖10G~1.6T全速率光模块

5.4 覆盖全场景：从单芯到多芯，从MPO到VSFF

- 单芯连接器：LC、SC、FC、ST、MU，支持PC/UPC/APC端面工艺

- 多芯阵列：MT-FA、MPO/MTP®（8~32芯）、MMC、SN-MT

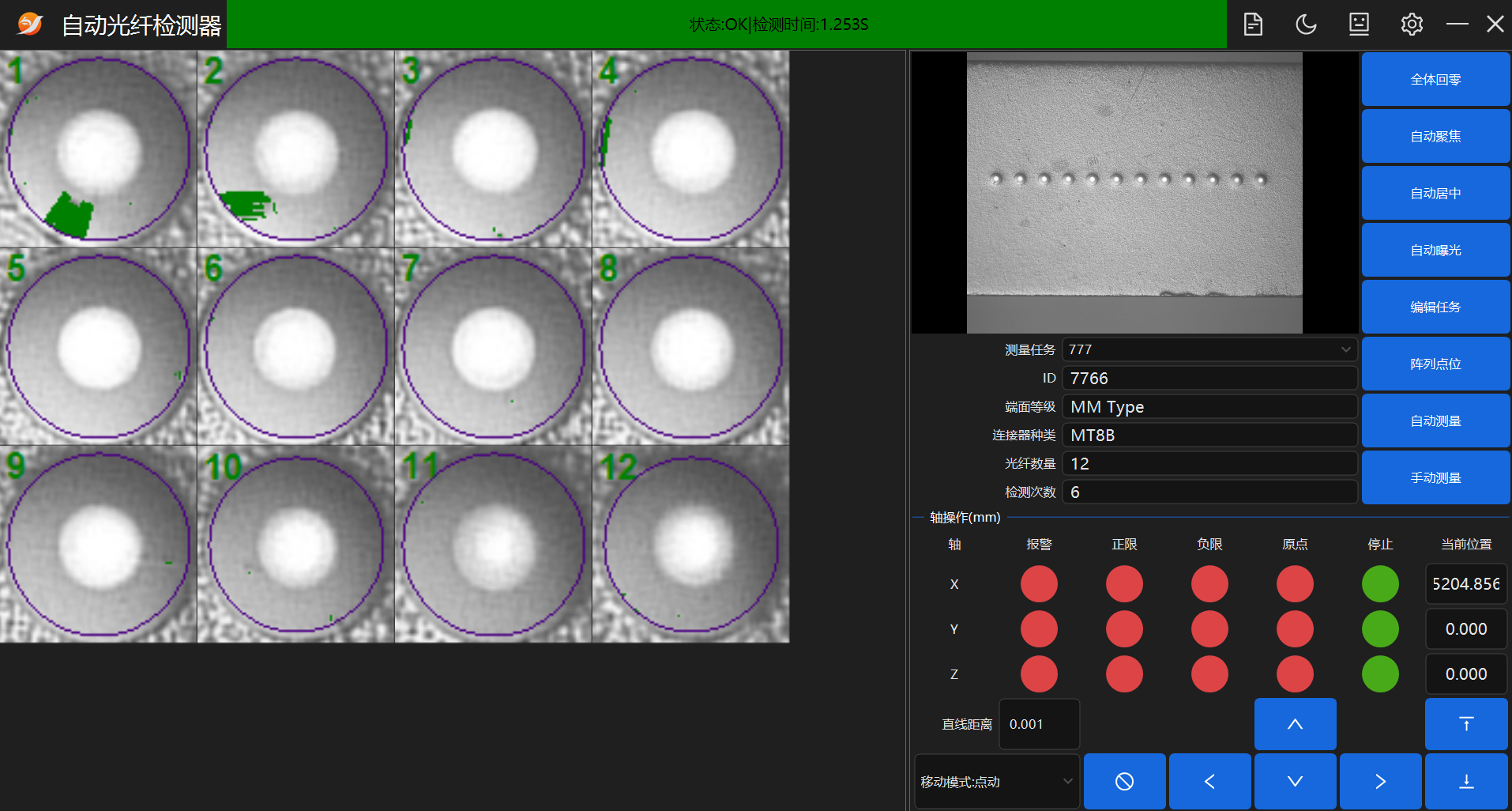

- 检测区域：自动识别F区（光纤阵列）、C区（定位销）、D区（外围），一键输出判定报告

六、规模化量产的品质管控利器

在光模块速率向800G/1.6T加速跃迁的今天，产线全检已成为头部制造商的刚需。科迎法AOI视觉检测系统不仅解决了传统人工抽检的效率与一致性难题，更以0.5μm精度、99.9%准确率、全速率适配的硬核能力，成为光通信器件、模块及线缆制造企业实现质量闭环控制的关键设备。
