概述

在精密流体控制领域，质量流量计与流量控制器（MFC）对数据交互的实时性、抗干扰性及部署便捷性提出了严苛要求。DeviceNet作为基于CAN总线、遵循CIP协议的开放式现场总线标准，已在半导体、汽车制造等离散工业中证明了其价值。本文重点阐述DeviceNet协议的技术优势、支持该协议的主流MFC产品，以及DeviceNet通讯连接器（包括M12与7/8″两种规格、终端电阻配置及分支布线规则）的工程选型要点，旨在为用户提供一套高可靠、低综合成本的连接方案参考。

DeviceNet通讯连接器：为质量流量计及流量控制器赋能的高效连接方案

在工业自动化的广阔版图中，质量流量计和流量控制器堪称精密流体控制的“心脏”，其精准与稳定性关乎全流程生产的品质。而要让这一核心设备在复杂的工业网络中高效、稳定地运行，一个至关重要的环节就是——可靠的DeviceNet通讯连接器。

本文将从DeviceNet协议的技术优势、支持DeviceNet的质量流量计产品以及DeviceNet通讯连接器的工程要点三个方面，为您全面解析这一高效连接方案。

一、DeviceNet协议：工业设备通信的“标准语言”

DeviceNet是由美国Allen-Bradley公司于1994年开发、现由开放DeviceNet供应商协会（ODVA）统一管理的开放式现场总线标准。它基于控制器局域网络（CAN）技术，采用通用工业协议（CIP）作为应用层，支持主从、多主及点对点通信模式，能够高效连接传感器、执行器、驱动器等多种现场设备。

DeviceNet之所以在质量流量控制领域备受青睐，主要得益于以下技术优势：

1. 简化布线，降低综合成本

DeviceNet通过在网络电缆上同时提供通信信号和设备直流电源，实现了“一线双用”——单一点连接即可同时完成网络通信和设备供电（最高24Vdc，8A），大幅减少了传统模拟方案中所需的AD/DA转换器和I/O板卡。这不仅降低了硬件采购成本，更显著缩短了安装调试周期。

2. 实时数据交换与设备级诊断

DeviceNet具备实时数据交换及设备级诊断功能，这是通过硬接线I/O接口很难实现的。以质量流量控制器为例，操作员可通过网络实时获取流量设定值、实际流量、温度、阀门状态及故障代码等关键参数，实现预测性维护和智能运维，大大提升了系统的可用性和可维护性。

3. 高可靠性与良好的互操作性

作为开放的工业网络标准，DeviceNet以其高可靠性在汽车制造、半导体生产等离散工业领域得到了广泛应用。规范和协议开放，供货商将设备连接到系统时无需为硬件、软件或授权付费，任何组织或个人都可从ODVA获得DeviceNet规范。

4. 灵活的组网能力

DeviceNet网络最多支持64个节点，通信速率可在125kbps、250kbps和500kbps三档中选择。在网络拓扑方面，可将多点和T分支连接组合使用，适用于主干线和支线布线，灵活适应不同规模的工厂布局。

二、支持DeviceNet的质量流量计与控制器的典型产品

目前，全球众多流量控制厂商均已推出支持DeviceNet通讯协议的产品线，充分证明了该协议的行业认可度和成熟度。

LINTEC MC-5000L系列：根据SEMI标准制成的DeviceNet通讯接口质量流量控制器，配备的环境温度补偿式质流传感器和极小闭死容积的隔膜阀，控制精度可达±1% S.P.（在100% F.S.至25% F.S.范围内），响应时间仅1秒。该系列采用金属密封件和金属外壳，在高磁噪音及直流磁场环境下仍能稳定运行。

MKS 220DD系列：高性能数字式质量流量控制器，支持DeviceNet通信（依型号后缀），专为半导体制造、光伏、LED及先进材料研发等高洁净度工艺场景设计。控制精度达±0.5% of Reading（≥20% FS），重复性±0.2% FS，响应时间≤100ms。

Alicat DeviceNet型仪表：艾里卡特是ODVA成员，其DeviceNet仪表为ODVA CONFORMANT™认证产品。DeviceNet型产品顶部配备5针DeviceNet阳螺纹接头，侧面配备9针D-sub阳螺纹接头，直接内部处理工业通讯协议，无需独立转换盒，提高了网络运行速度。

北京精量ACU20FD系列：支持CAN总线及DeviceNet协议的质量流量控制器，具备精度更高、响应更快、带网口等特性，管状分流设计不易堵塞，适用于各种低压和高压管道。

上述产品在半导体制造、光伏、LED、化工、先进材料研发以及传统精密制造业等领域发挥着至关重要的作用。

三、DeviceNet通讯连接器的选型与工程要点

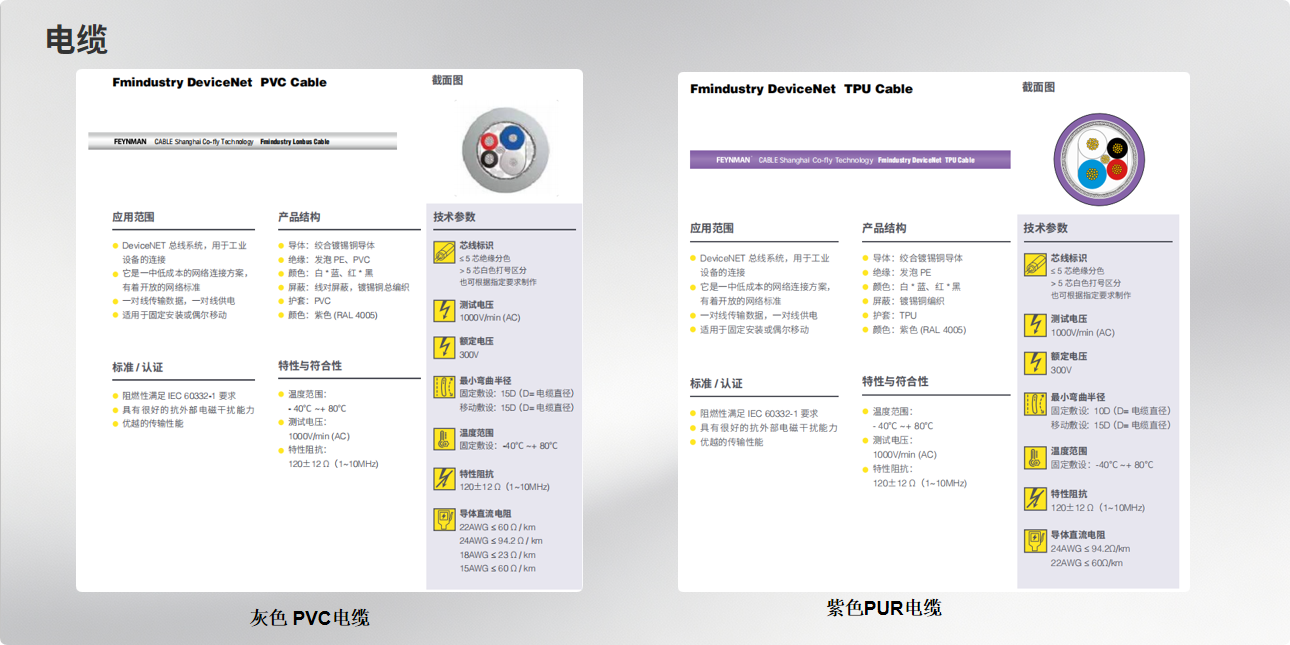

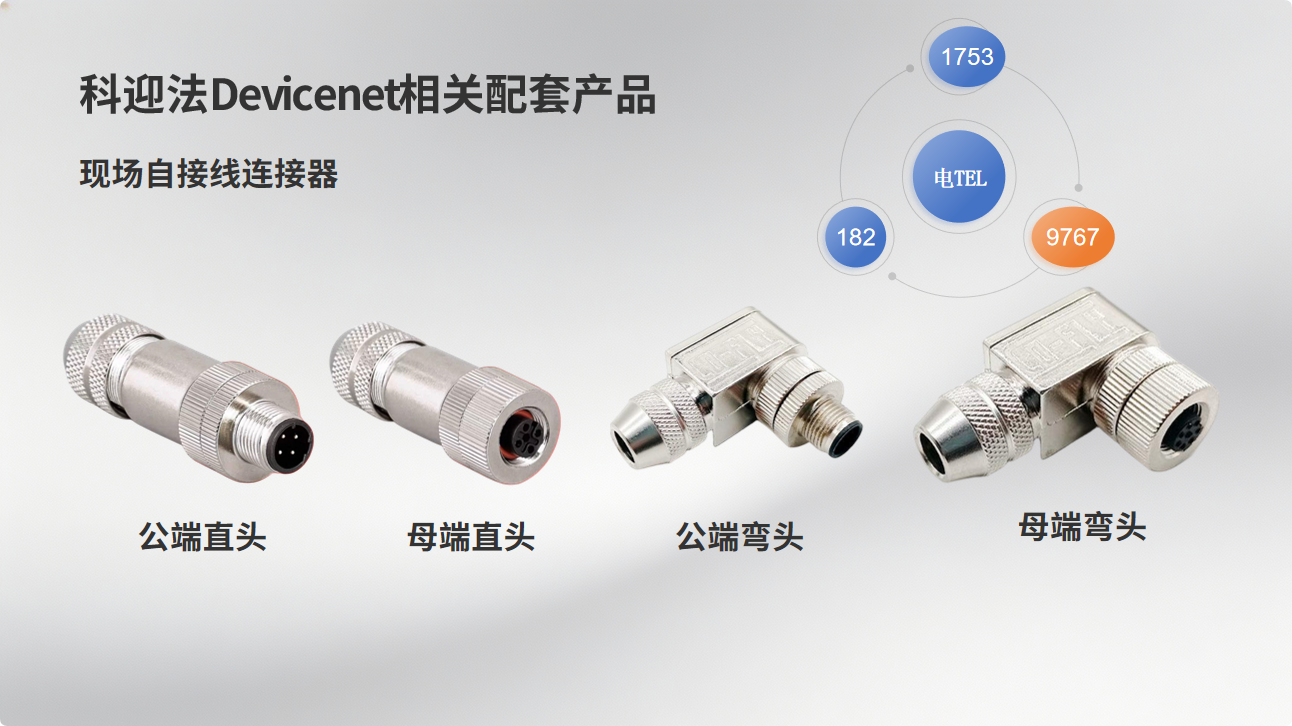

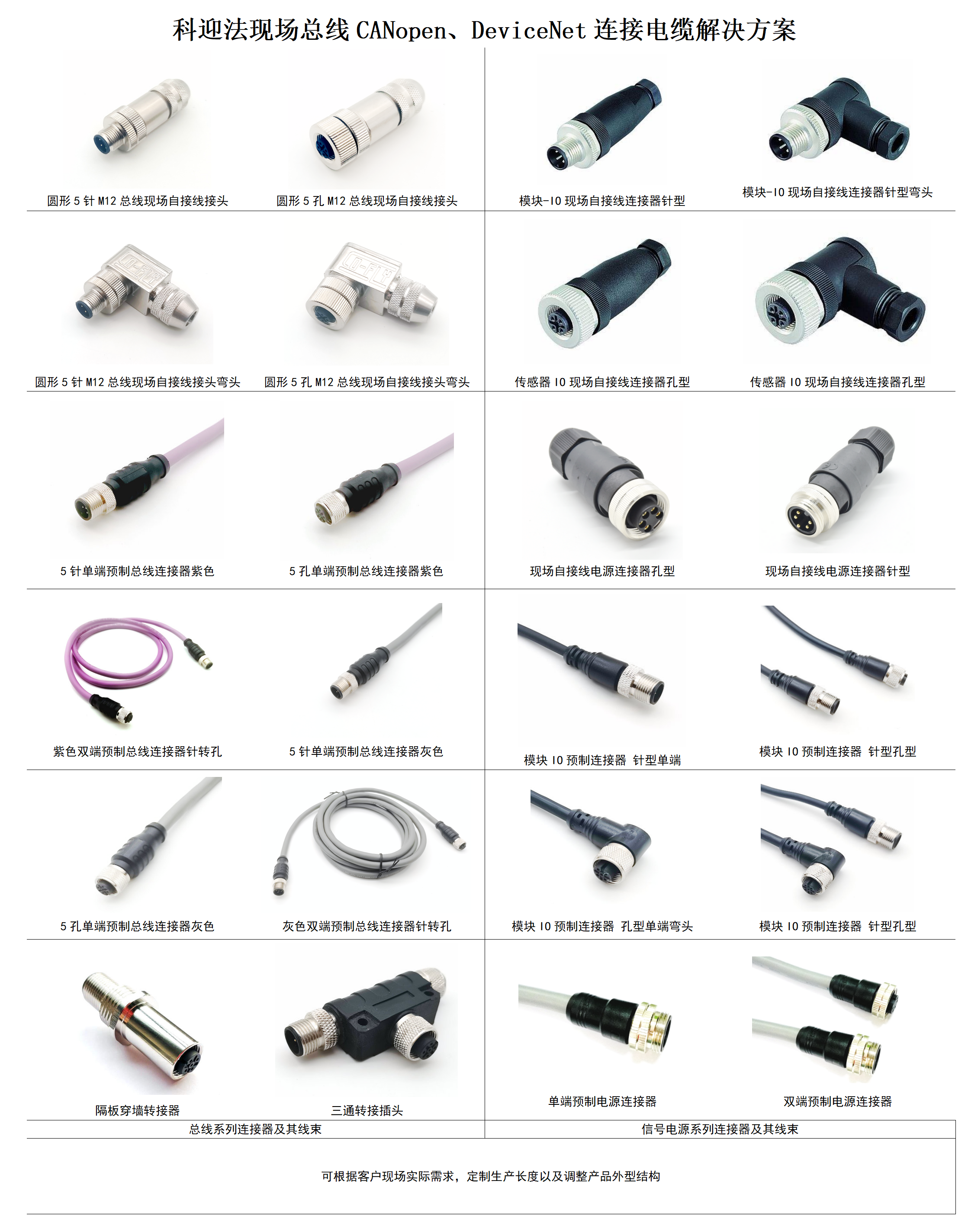

DeviceNet网络采用5芯专用电缆（2根信号线、2根电源线和1根屏蔽线），物理连接层面主要有M12型和7/8″型两种连接器规格。

关于终端电阻，需要在网络的两端各配置一个，规格为121欧、1/4W，连接在CAN_H和CAN_L之间，用于吸收网络上的信号反射波，有效增强信号强度。倍加福的V15S-TR-CAN/DN-120R（M12公头，5针，120Ω，A编码）和菲尼克斯电气的SAC-5P-MINMS TR-DN（7/8″接头，5芯）都是典型的终端电阻产品。

此外，DeviceNet网络还配备T分支连接器等分支设备，用于在主干线上分出支线连接单台设备。施工中需注意分支线的最大长度限制（不超过6m），且终端电阻只能在总线两端安装，不得在支线上安装。

四、结语

当您选择DeviceNet通讯连接器来连接质量流量计时，您选中的不仅是一个物理插件，更是一条通往高效、可靠工业4.0数据通路的钥匙。在半导体制造、汽车工业、精密化工等追求精确和高效管理的场合，每一处连接的可靠性都直接影响着整个系统的运行品质。

选择一个适配性强、防护等级高且符合国际规范的DeviceNet连接方案，意味着您拥有了一个开放、标准、不受供应商限制的未来接入能力，让您的工业网络布线更简、成本更低、诊断更深、控制更强。这不仅是一次连接，更是为您的整个自动化系统注入的确定性力量。
