副水箱水位传感器工作原理

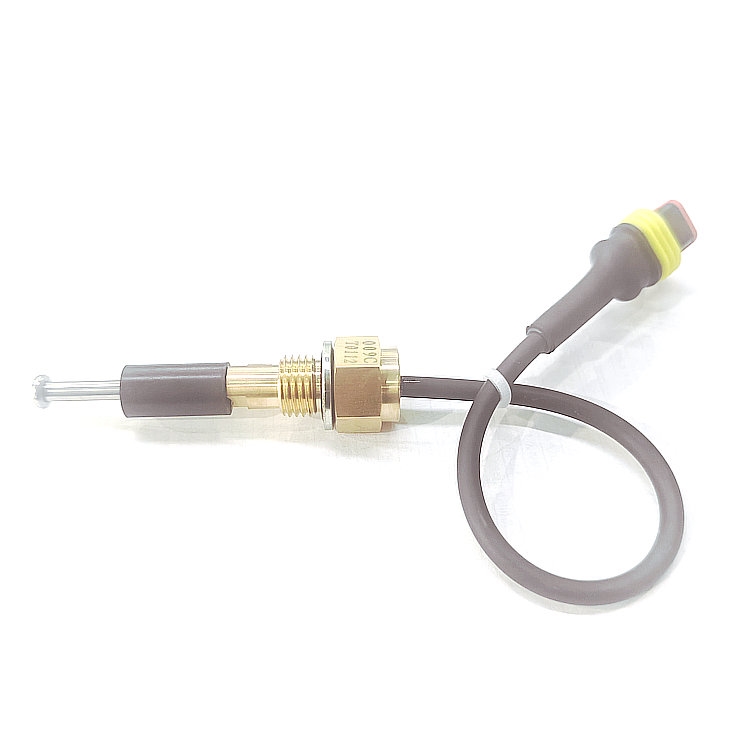

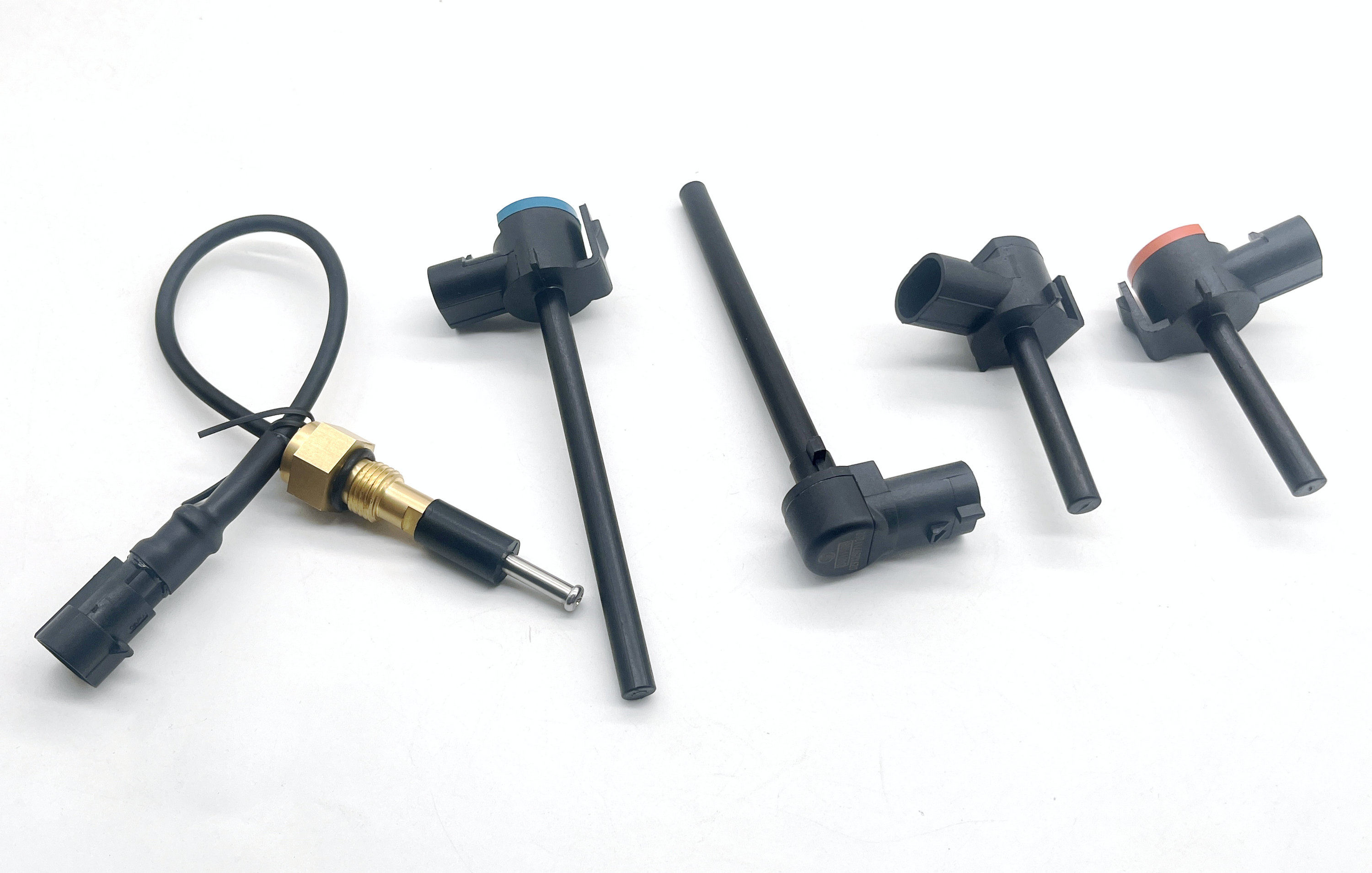

副水箱水位传感器主要用于监测汽车冷却系统中膨胀水箱（副水箱）内的冷却液液位，当液位低于安全值时，会触发仪表盘报警，提醒驾驶员及时补充冷却液，防止发动机过热损坏。

工作原理

根据公开资料，副水箱水位传感器主要有以下几种类型，其核心原理如下：

浮子式

利用磁性浮子随液位上下浮动，带动内部干簧管（磁控开关）通断，输出高低电平信号。

液位正常：浮子上浮，磁铁靠近干簧管 → 开关闭合 → 输出“高电平”或“导通信号”。

液位过低：浮子下沉，磁铁远离干簧管 → 开关断开 → 输出“低电平”或“断路信号” → 触发报警。

电容式

通过检测液位变化引起的电容值变化来判断液位。

冷却液介电常数远大于空气，液位上升 → 电极间介电常数增大 → 电容值增大 → 电路转换为电压信号输出。

光电式

利用红外光在不同介质（空气/冷却液）中的折射/反射差异判断液位。

无液体时：红外光全反射 → 接收器收到信号 → 输出“低水位”。

有液体时：光线折射入液体 → 接收器无信号 → 输出“高水位”或触发报警。

超声波式（较少用于副水箱）

非接触式测量，通过发射超声波并接收反射波，计算时间差得出液位高度。因成本高、存在盲区，一般不用于小型副水箱。

典型故障与检测方法

常见故障：

仪表盘冷却液报警灯常亮或闪烁（即使液位正常）

传感器插头氧化导致信号中断

浮子卡滞或光学组件被水垢覆盖

检测方法（以浮子式为例）：

断开传感器插头

用万用表测量电阻：

液位正常 → 电阻 ≈ 0Ω（导通）

液位过低 → 电阻为无穷大（断路）

检查供电电压（通常为12V）及接地是否正常

维护建议

定期清理传感器表面水垢或杂质

冷却液不足时优先排查泄漏，而非单纯补充

更换时建议使用原厂或适配车型的专用传感器，确保密封性与耐高温抗腐蚀性能

注：副水箱通常为塑料材质，传感器多安装于侧壁或底部，部分车型集成在水箱盖内。
