针脚配置

5 针（标准定义）

针脚分配需符合 DeviceNet 规范：1 - 屏蔽层（Shield）2-CAN_L（信号负）3 - 电源负（V-）4-CAN_H（信号正）5 - 电源正（V+）部分厂商可能有针脚顺序差异，需核对 datasheet

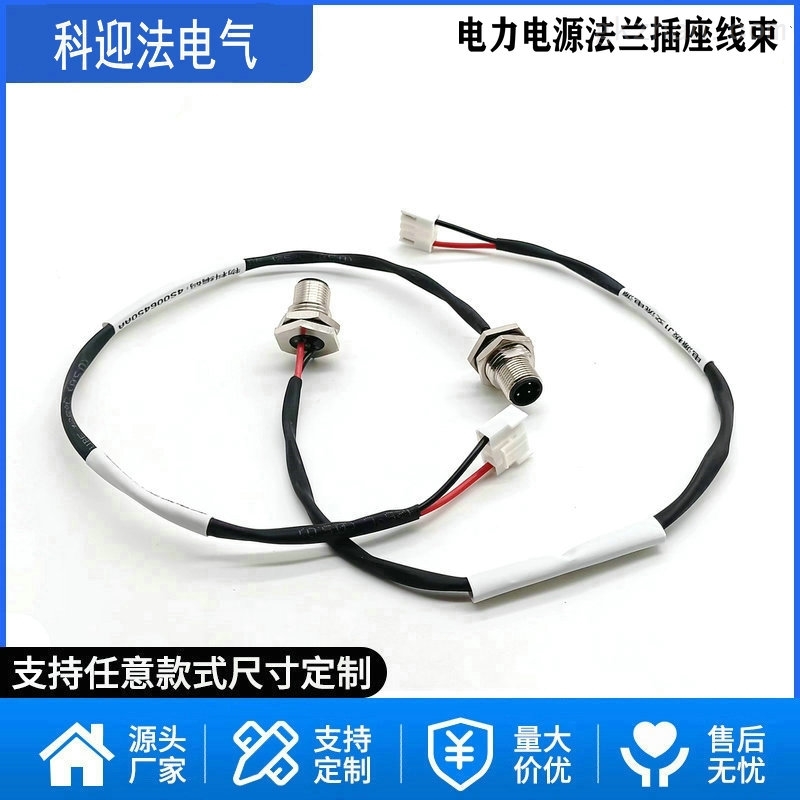

机械接口

优先选用 M12 圆形连接器（工业常用）或开放式端子（非工业环境）

M12 连接器通过螺纹锁定，抗振动能力强；开放式端子仅适用于控制柜内固定安装。

编码类型

推荐 M12 A 编码或特定 DeviceNet 专用编码

编码设计防止误插（如与 Profinet 的 D 编码、EtherCAT 的 X 编码区分）。

防护等级

至少 IP67（工业环境），户外或潮湿环境需 IP68/IP69K

防止粉尘、水侵入，确保恶劣环境下连接可靠。

终端电阻

支持内置 120Ω 终端电阻（网络两端必需）

部分连接器集成终端电阻开关（ON/OFF），简化网络配置（非终端节点需关闭）。

环境耐受性

耐温范围 - 40℃~+85℃（工业级），耐油、耐化学腐蚀（根据应用场景选择材质）

材质可选 PA（聚酰胺）或金属外壳，PA 外壳重量轻、绝缘性好，金属外壳抗干扰更强。

阻抗匹配

特性阻抗 120Ω±20%（CAN 总线标准）

确保信号无反射，避免数据错误（非 120Ω 电缆会导致信号衰减或失真）。

结构类型

屏蔽双绞线（STP），2 对芯线（1 对信号 + 1 对电源）

信号对（CAN_H/CAN_L）采用双绞线减少差模干扰；屏蔽层（铝箔 + 编织网）抑制共模干扰。

芯线截面积

信号芯线：0.25~0.5mm²（AWG 22~20）电源芯线：0.5~0.75mm²（AWG 20~18）

电源芯线需满足设备总电流需求（通常单个节点电流≤1A，总线总电流 8A）。

传输距离

与波特率相关（ODVA 规范）：- 125kbps： 500m- 250kbps： 250m- 500kbps： 100m

长距离需降低波特率，或使用中继器（最多支持 4 级中继，总距离≤1000m）。

外护套材质

PVC（常规环境）或 PUR（耐油 / 耐磨 / 耐弯曲环境）

PUR 护套适合拖链、移动设备（如机器人），PVC 适合固定安装。

屏蔽接地

屏蔽层需单端或双端接地（推荐双端接地，接地电阻≤1Ω）

确保屏蔽层有效发挥作用，减少电磁干扰（EMI）和射频干扰（RFI）。
