RFID读卡器电气接口连接器/航空插头/端子选型指南
一、 选型步骤
1. 确认应用场景
应用类型 | 推荐连接器类型 | 理由 |
|---|---|---|
固定安装 | M12 圆形连接器或矩形连接器 | 稳定性好，适合长期固定使用 |
移动设备 / 频繁插拔 | M8/M12 快速锁定型 | 插拔便捷，机械强度高 |
恶劣环境 | 带屏蔽的 M12 连接器 | 抗干扰能力强，防护等级高 |
2. 环境要求
防护等级：工业环境建议 IP67 及以上，潮湿 / 粉尘环境优先 IP68
耐温范围：-25°C~85°C 为常规选择，特殊环境需扩展范围
抗振动：选择带防松设计的连接器，如带锁紧螺母或卡扣结构
3. 电气参数
参数 | 推荐规格 |
|---|---|
工作电压 | 通常 12-24V DC，选择额定电压≥50V 的连接器 |
工作电流 | 一般≤2A，选择额定电流≥3A 的连接器 |
信号类型 | 数字信号 (RS485) 或工业以太网，需选择匹配阻抗的连接器 |
触点数量 | 4-8 芯为主，根据通信协议确定 (如 PROFINET 需要 4 芯) |

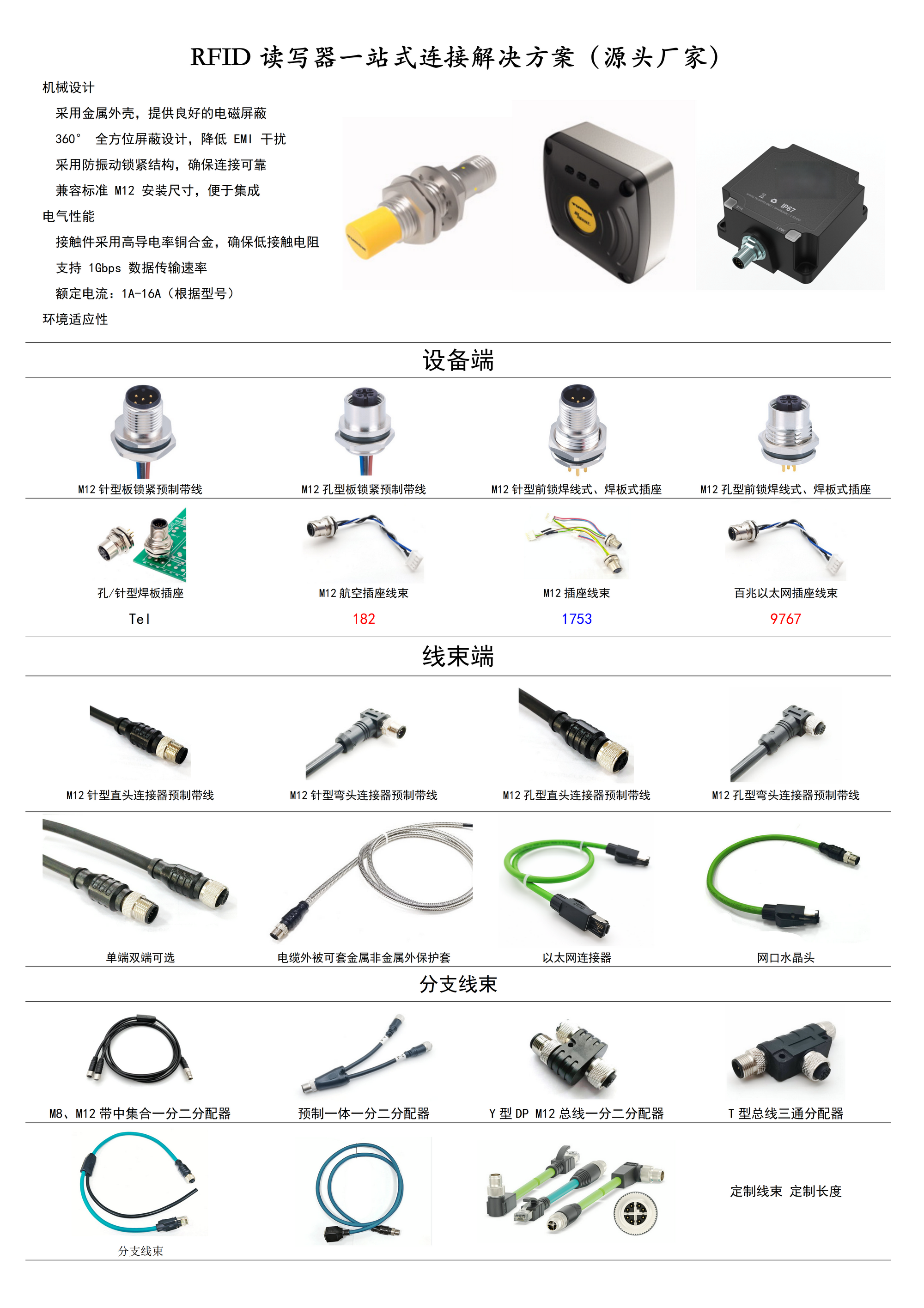

二、 连接器类型推荐

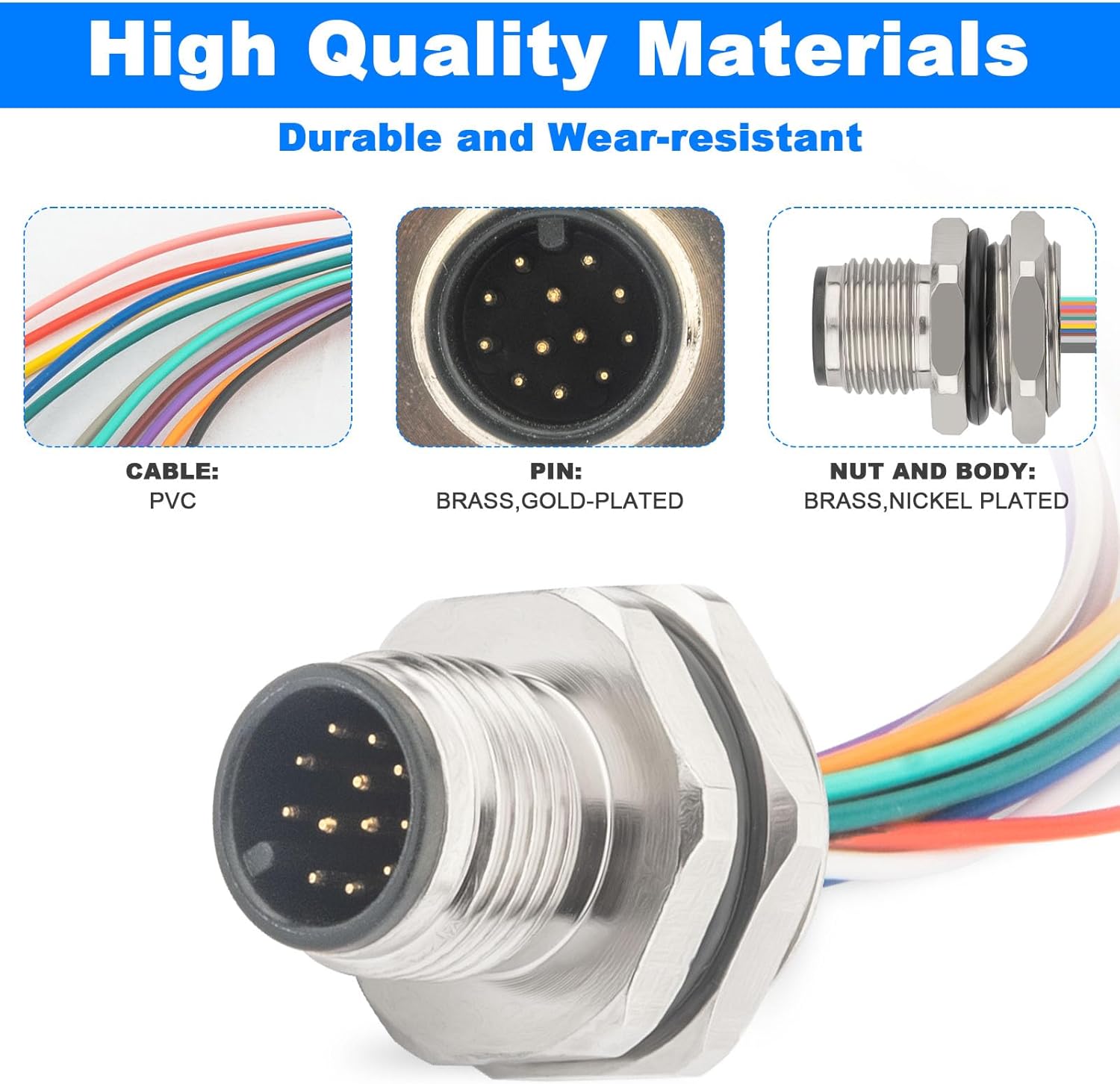

1. 主流选择：M12 圆形连接器
编码类型 | 应用场景 | 优势 |
|---|---|---|
A 编码 | 传感器 / 简单信号传输 | 成本低，应用广泛 |
B 编码 | PROFIBUS 现场总线 | 符合 PROFIBUS 标准 |
D 编码 | 工业以太网 (100Mbps) | 数据传输稳定，抗干扰 |
X 编码 | 千兆以太网 | 支持高速数据传输，未来扩展友好 |
2. 替代选择
RJ45 工业以太网连接器：适合需要标准以太网接口的场景，成本较低但防护等级通常为 IP20
7/8" 连接器：适合需要更多触点或更高电流的场合
矩形重载连接器：适合多信号集成的复杂应用
三、 经济方案建议
推荐方案： M12 D 编码连接器
理由：
性能满足绝大多数 RFID 应用需求，防护等级 IP67/IP68 可选
价格仅为国际品牌的 1/3-1/2，大幅降低系统成本
供货周期短，适合国内项目进度要求
质量可靠性已接近国际品牌，故障率低
具体选型建议：
标准 RFID 读卡器：M12 D 编码，4 芯，IP67，镀金触点
高速 RFID 系统：M12 X 编码，8 芯，支持千兆以太网
恶劣环境应用：带金属外壳的 M12 连接器，增强抗冲击和抗腐蚀能力
四、 注意事项
确保连接器与电缆的匹配性，使用原厂推荐的电缆或认证兼容电缆
安装时注意正确的扭矩 (通常 0.5-0.8Nm)，过紧或过松都会影响性能
对于户外应用，建议选择带防紫外线材质的连接器
批量应用前，进行样品测试验证兼容性和可靠性
需要针对特定 RFID 读卡器型号或应用环境的更具体建议吗？
|
|
|
|
 |
