工业 RFID 读卡器连接器与航空插头专业选型解决方案

一、应用场景与环境需求分析

工业 RFID 读卡器广泛应用于智能制造产线、物流仓储管理、汽车总装车间等场景，其连接器选型需首先明确应用环境特征：

环境变量：温度范围（-40℃~85℃常规工况，部分高温场景达 125℃）、湿度（相对湿度 5%~95% 无凝结）、振动冲击（符合 IEC 60068-2-6 标准 10~2000Hz 振动）、粉尘 / 油污 / 腐蚀性介质（如食品加工车间的酸碱环境）；

安装条件：固定方式（面板安装 / 电缆式）、空间限制（紧凑产线需微型化设计）、插拔频率（频繁维护场景需≥1000 次插拔寿命）；

信号特性：RFID 工作频段（低频 125kHz / 高频 13.56MHz / 超高频 860-960MHz）、数据传输速率（超高频场景需支持≥1Gbps 带宽）、抗电磁干扰（EMI/EMC 要求符合 EN 61000-6-2 工业标准）。

二、核心技术参数选型要点

1. 电气性能参数

额定电流 / 电压：根据读卡器功耗选择，常规 RFID 读卡器工作电流≤1A，电压多为 DC 12/24V，连接器需满足额定电压≥30V AC/DC，额定电流≥2A（预留 1.5 倍安全系数）；

阻抗匹配：高频 / 超高频 RFID 需控制阻抗（50Ω 或 75Ω），避免信号反射，推荐选用带阻抗优化的屏蔽型连接器；

接触电阻：≤20mΩ（初始值），确保信号传输稳定性，减少数据丢包。

2. 机械与防护性能

防护等级：工业环境优先选择 IP67（防短时浸水）或 IP68/IP69K（持续浸水 / 高压冲洗，如汽车焊装车间）；

锁紧结构：螺纹锁紧（M12/M16）、卡口式（BAYONET）或推拉式，振动环境需防松设计（如带 O 型圈 + 防松螺母，满足 EN 61373 Cat.2 振动等级）；

外壳材质：塑料外壳（PA66 + 玻纤，轻量化、耐化学腐蚀）或金属外壳（黄铜镀镍，提供 EMC 屏蔽与机械强度，适用于强干扰场景）。

3. 信号完整性设计

屏蔽层：高频 RFID 需全屏蔽结构（360° 连续屏蔽，屏蔽层覆盖率≥95%），减少电磁辐射与外部干扰；

插针排列：多芯设计需区分电源、信号、接地引脚，避免交叉干扰，推荐遵循 IEC 61076-2-101（M12）、IEC 60603-7（航空插头）引脚定义标准。

三、连接器类型对比与适配建议

1. M 系列圆形连接器（主流选型）

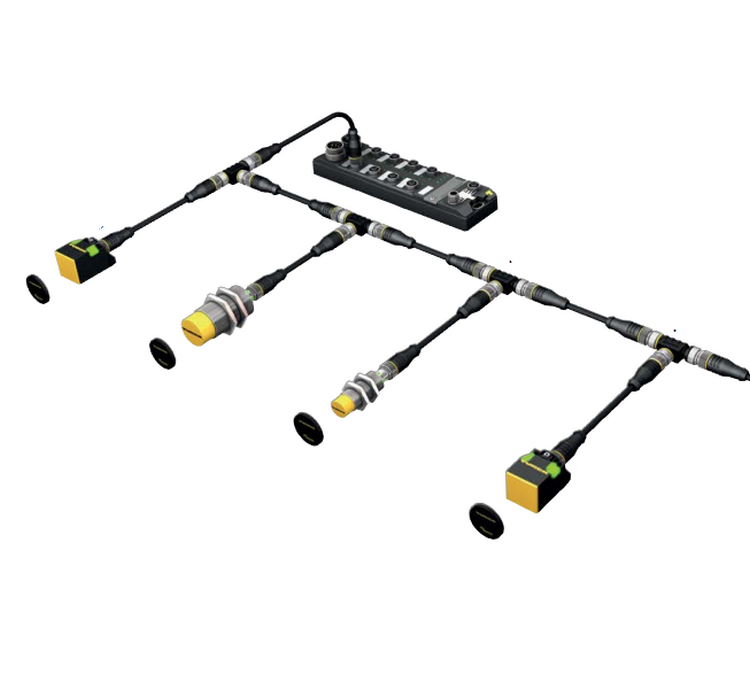

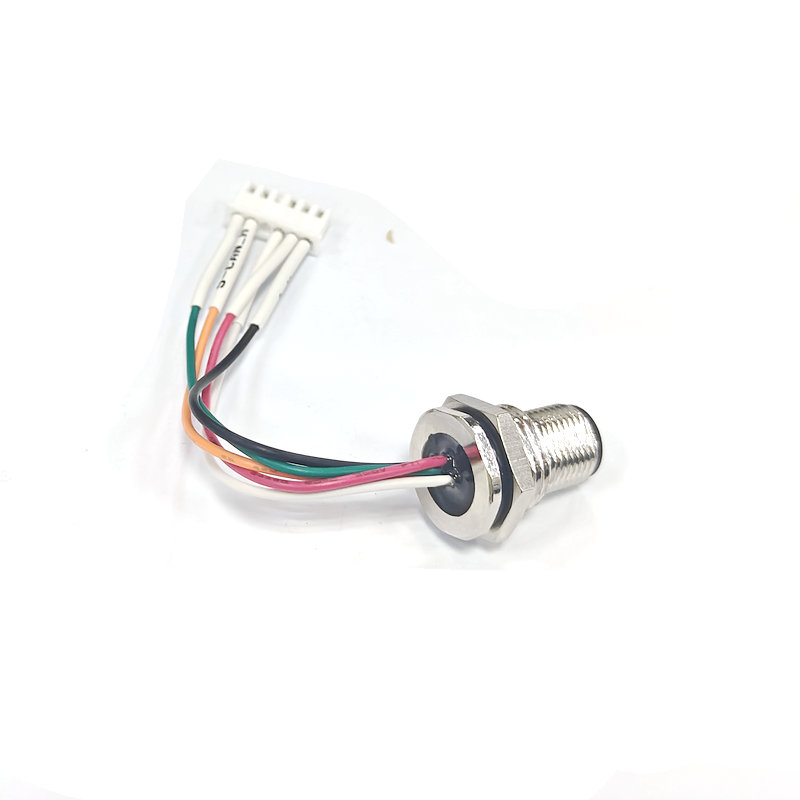

M12 连接器：

A 编码：4/5 芯，适用于低频 RFID（125kHz），传输速率≤100Mbps，防护等级 IP67/IP68，常见于仓储环境；

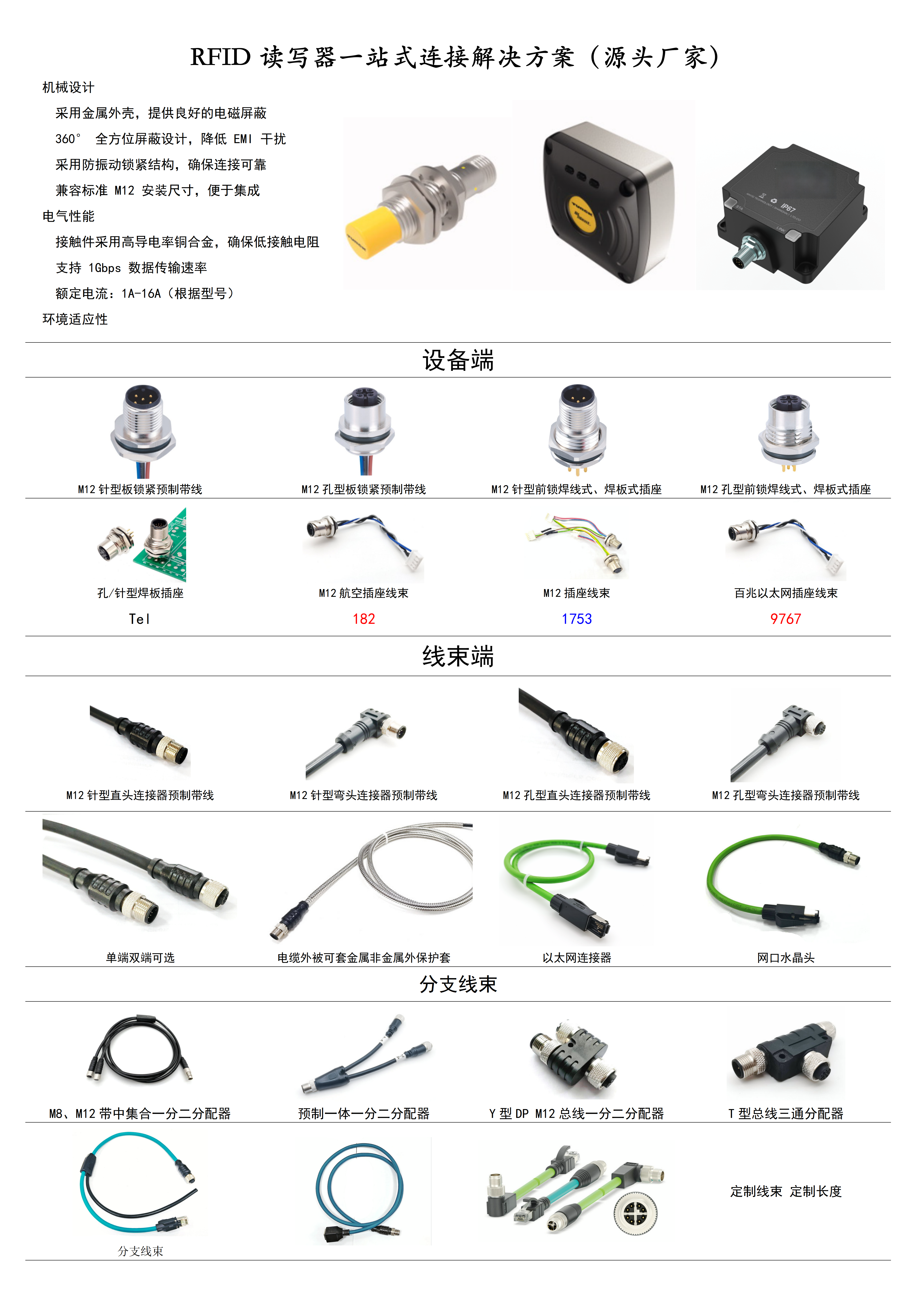

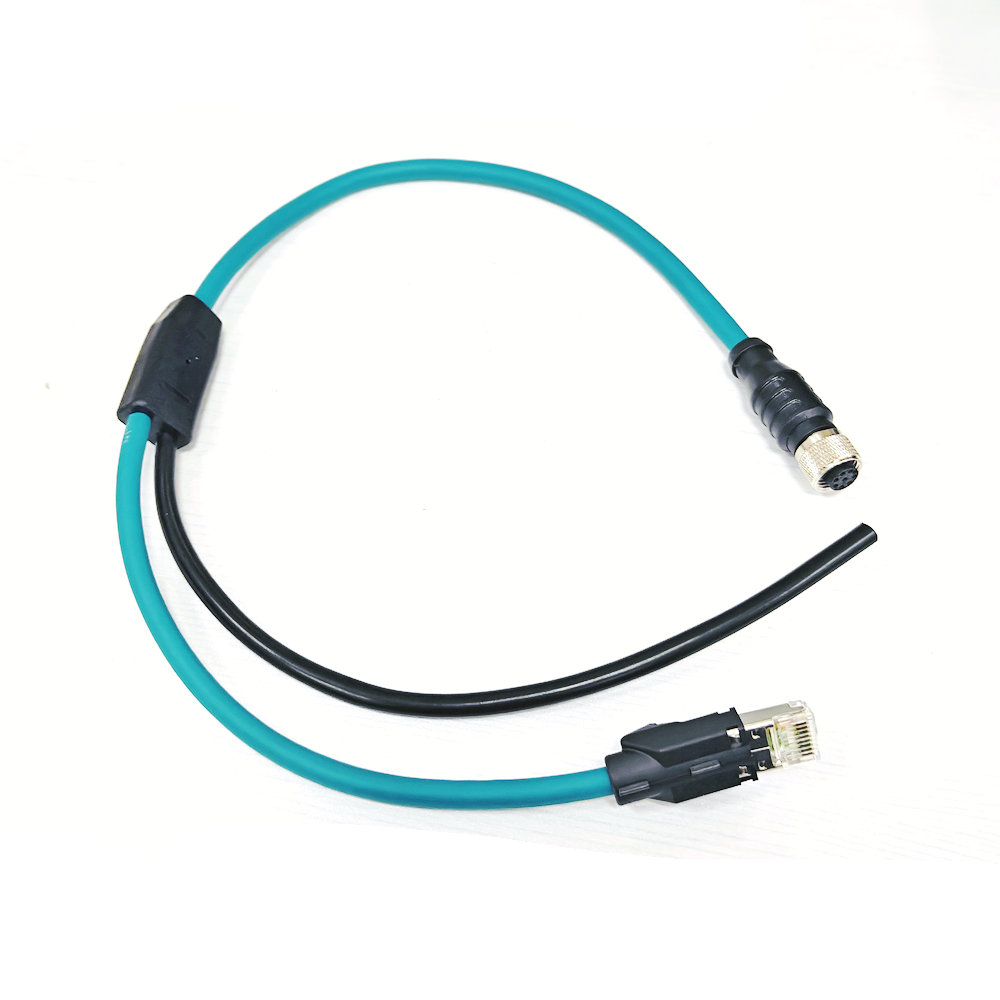

B 编码：4/8 芯，支持 PROFINET 等工业以太网，传输速率≤1Gbps，适用于高频 RFID（13.56MHz），推荐汽车产线应用；

X 编码：8 芯，支持 10Gbps 以太网，阻抗 50Ω，专为超高频 RFID（860-960MHz）设计，满足高速数据传输需求。

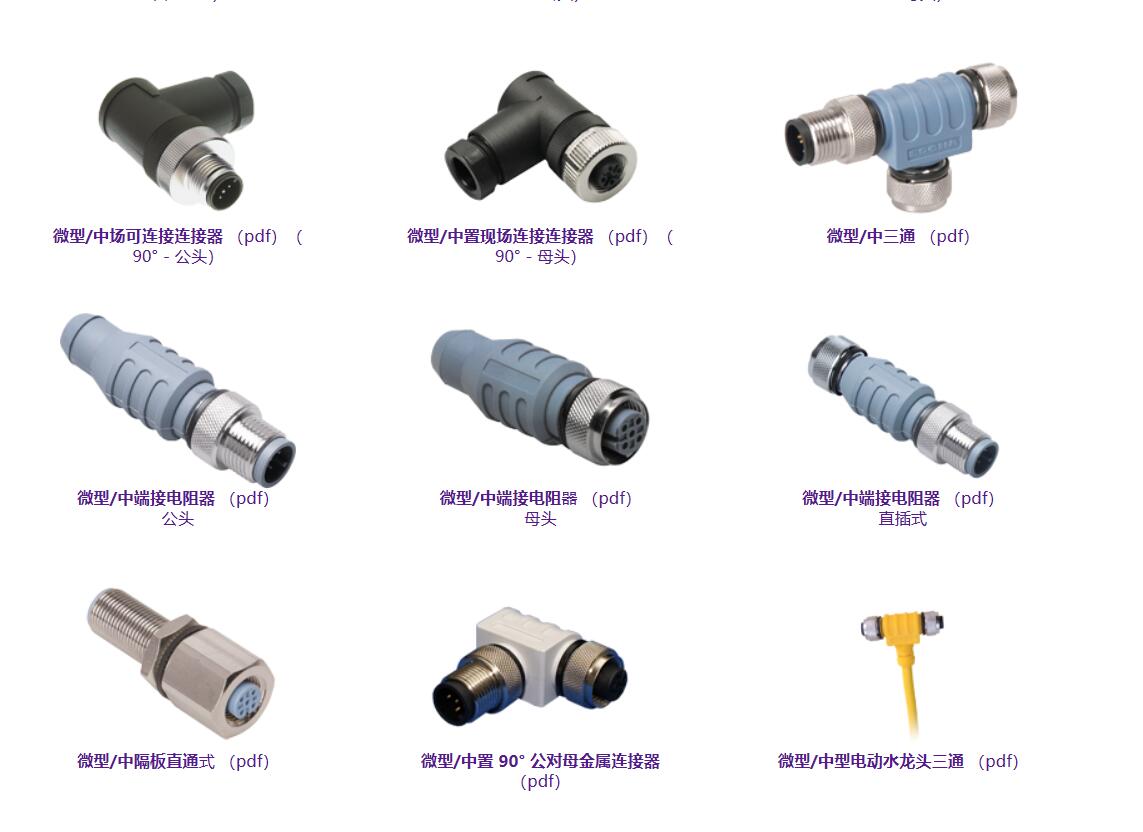

M16/M23 连接器：多芯（12-24 芯）设计，适用于集成电源 + 信号 + 控制的复合型读卡器，如带 IO-Link 接口的智能 RFID 设备，防护等级可达 IP69K。

2. 航空插头（特殊场景适配）

圆形航空插头：符合 IEC 60603-7 标准，金属外壳提供 EMC 性能（屏蔽效能≥60dB@1GHz），适用于强电磁干扰环境（如焊接机器人周边）；

矩形航空插头：高密度引脚布局（如 HARTING Han 系列），节省安装空间，适用于控制柜内读卡器集中布线场景；

快速插拔型：采用推拉自锁结构，减少维护时间，推荐频繁更换读卡器的柔性产线。

3. 特殊环境定制方案

高温环境：选用 PPS 外壳 + 高温硅胶密封圈，耐受 - 40℃~150℃，如冶金行业 RFID 读卡器；

腐蚀性环境：316 不锈钢外壳 + 镀金触点，抗盐雾≥1000 小时，适用于海洋 / 化工场景；

无菌环境：食品级材料（符合 FDA 21 CFR 177.2600），表面光滑，支持 CIP/SIP 清洗。

四、选型流程与验证建议

需求明确：确定 RFID 频段、传输速率、环境参数（温度 / 湿度 / 腐蚀等级）、安装方式；

参数匹配：根据信号类型（电源 / 信号 / 高频）选择对应编码与芯数，验证防护等级与机械强度；

样品测试：进行环境测试（高低温循环、振动、盐雾）、信号传输测试（误码率、插入损耗）、插拔寿命测试；

兼容性确认：与读卡器接口（RJ45 / 端子式 / 板载）、线缆（屏蔽双绞线 / 同轴电缆）匹配，避免阻抗不匹配导致信号衰减。

五、典型问题解决方案

信号干扰：采用双屏蔽结构（内层铝箔 + 外层编织网），接地电阻≤1Ω；

防水失效：检查密封圈压缩量（建议 20%-30% 压缩率），选用氟橡胶材质（耐油 / 耐温）；

连接松动：采用螺纹 + 防松胶（如乐泰 243）或带防松垫圈设计，定期 torque 检测（推荐扭矩 0.5-0.8N・m）。

通过以上系统化选型方法，可确保工业 RFID 读卡器连接系统在复杂工况下实现稳定、可靠的数据传输，提升设备运行效率与生命周期。
